GB/T 50760-2012 數字集群通信工程技術規范 （完整版）
1 總 則
1.0.1 為規范我國多種制式800MHz數字集群網的工程建設和運行維護，促進數字集群專用網、共用網的健康有序發展，制定本規范。
1.0.2 本規范適用于新建、改建和擴建800MHz數字集群網[含數字集群體制(A)、數字集群體制(B)、基于全球移動通信系統(GSM)技術的數字集群、基于碼分多址(CDMA)技術的數字集群]的規劃、設計、施工、工程驗收和運行維護。
1.0.3 數字集群網適用于調度網，不宜作為公用移動電話網使用。
1.0.4 在籌建數字集群網時，宜建設數字集群共用網，以達到充分利用頻率資源，節省投資的目的。
1.0.5 數字集群網的工程建設應充分利用現有市政、通信等公用基礎設施，降低工程造價，提高經濟效益。
1.0.6 數字集群網的工程建設應重視節能減排和環境保護。
1.0.7 數字集群網所使用的頻率必須得到國家或省級無線電管理機構的批準。采用的發射設備必須具有國家無線電管理機構核發的《無線電發射設備型號核準證》。
1.0.8 數字集群通網的工程建設除應執行本規范外，尚應符合國家現行有關標準的規定。
2 術語和符號
2.2 符 號
AAA——鑒權、授權和計費(Authentication、Authorization、Accounting)；
AC——鑒權中心(Authentication Center)；
BSC——基站控制器(Base Station Controller)；
BTS——基站收／發信臺(Base Transceiver Station)；
CDMA——碼分多址(Code Division Multiple Access)；
DCC——調度控制中心(Dispatch Control Center)；
DHR——調度歸屬寄存器(Dispatch Home Register)；
FE——快速以太網(Fast Ethernet)；
GE——千兆以太網(Gigabit Ethernet)；
GSM——全球移動通信系統(Global system for mobile communications)；
GPS——全球定位系統(Global Positioning System)；
GCR——組呼寄存器(Group Control Register)；
GGSN——網關GPRS支持節點(Gateway GPRS SupportNode)；
HLR——歸屬位置寄存器(Home Location Register)；
IP——因特網協議(Internet Protocol)；
MS——移動臺(Mobile Station)；
MSC——移動交換中心(Mobile Switching Center)；
MPC——移動定位中心(Mobile Position Center)；
OMC——操作維護中心(Operation & Maintenance Center)；
PAMR——集群共用網(Public Access Mobile Radio)；
PCU——分組控制單元(Packet Control Unit)；
PDSN——分組數據服務節點(Packet Data Serving Node)；
PDE——定位實體(Position Determining Entity)；
PMR——集群專用網(Private Mobile Radio)；
PN——偽噪聲(Pseudo-Noise)；
PTT——即按即說(Push To Talk)；
SCP——業務控制節點(Service Control Point)；
SSP——業務交換點(Service Switching Point)；
SGSN——服務GPRS支持節點(Serving GPRS Support Node)；
SMC——短消息中心(Short Message Center)；
SME——短消息實體(Short Message Entity)；
VLR——訪問位置寄存器(Visited Location Register)。
3 數字集群網規劃
3.0.1 數字集群網規劃應遵循下列原則：
1 應根據各地區經濟發展狀況、各部門通信發展規劃進行業務預測，確定網路組織方案；
2 接入公用電話網時，應滿足市話網的進網要求；
3 組成區域網時，應考慮完成越區調度通信和漫游通信功能；
4 進行多種方案的技術經濟比較，做到技術先進、經濟合理、安全可靠。
3.0.2 數字集群網規劃中應考慮業務發展對網絡結構、網絡覆蓋范圍、網絡容量配置和網絡服務質量的需求。
3.0.3 數字集群網規劃應根據近、遠期發展規劃、用戶分布密度、服務區范圍、基站參數及地形環境等情況估算基站數量。
3.0.4 頻道規劃應考慮本期工程的合理性，兼顧將來網絡發展新增基站頻道配置的合理性。
4 數字集群網設計
5 施工要求
6 工程驗收
7 運行維護
7.0.1 運行維護管理單位應建立健全完善、專業可行的維護管理制度，并應加強對維護質量的檢查。
7.0.2 運行維護管理單位應按照運行維護的要求對設備進行例行檢查、定期檢查、日常巡檢，各類檢查應形成檢查記錄。
7.0.3 運行維護管理單位應對維護工作建立技術資料檔案并妥善保管，技術資料應真實、完整、齊全。
7.0.4 專業技術維護人員應具備相應的資格、持證上崗。
7.0.5 基站日常維護應包括以下內容：
1 應檢查基站告警狀態，并應立即處理影響通信服務的緊急或嚴重告警；
2 應觀察基站話務統計報告，對話務負荷高、接入遇忙、排隊時間長等較差的小區應提出處理方案；
3 應分析全網基站各項性能指標變化趨勢，并應及時優化調整網絡資源配置；
4 應通過監控系統對基站運行的環境溫度、濕度、電源等進行監控；
5 在重大政治、經濟、體育等活動的重點區域，應做好通信保障任務。
7.0.6 數字集群基站定期維護應包括以下內容：
1 應定期巡檢機房，檢查機房環境以及設備運行情況；
2 應定期對蓄電池進行充放電試驗；
3 對于基站收發信機功率、頻率及天饋駐波比指標，應每年進行一次檢測；
4 應定期維護室外天饋線支架、鐵塔及檢查接地系統；
5 應定期對主要室內基站及重要道路進行路測。
附錄A 四種數字集群體制網絡結構

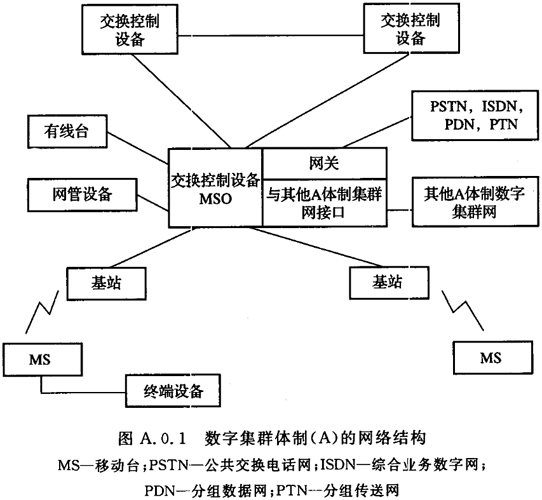

A.0.1 數字集群體制(A)的網絡結構(見圖A.0.1)應符合現行行業標準《數字集群移動通信系統體制》SJ／T 11228的有關規定。

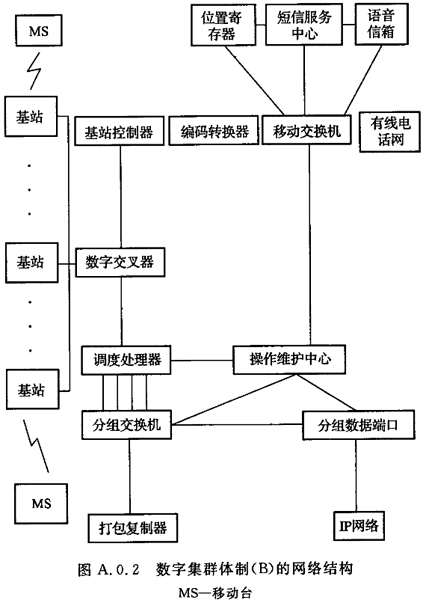

A.0.2 數字集群體制(B)的網絡結構(見圖A. 0. 2)應符合現行行業標準《數字集群移動通信系統體制》SJ／T 11228的有關規定。

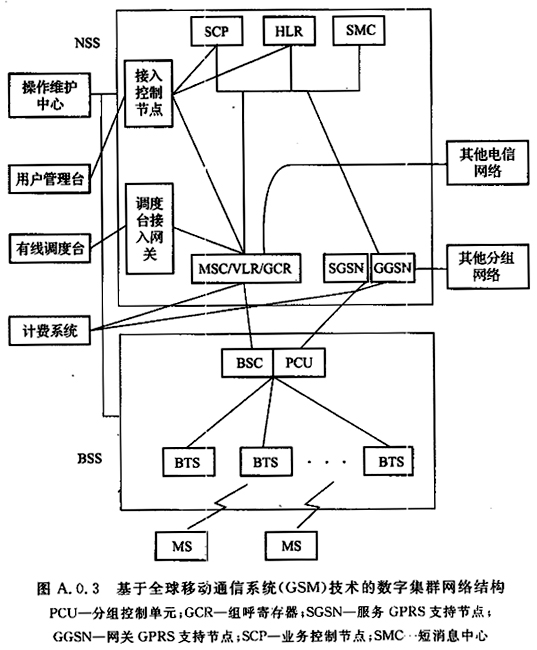

A.0.3 基于全球移動通信系統(GSM)技術的數字集群網絡結構(見圖A.0.3)應符合現行行業標準《基于GSM技術的數字集群系統總體技術要求》YD／T 2100的有關規定。

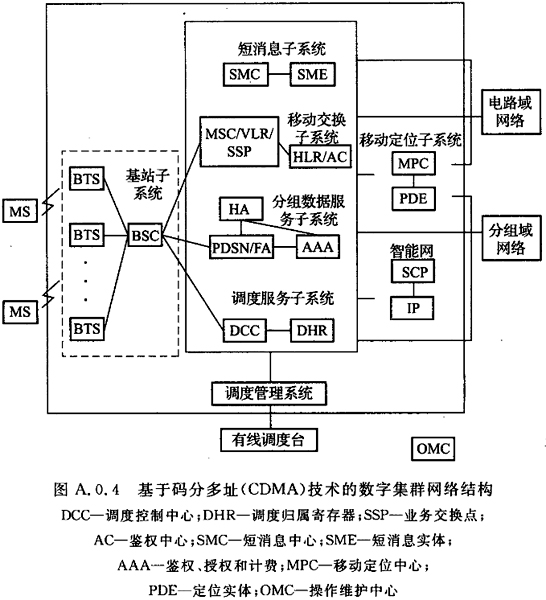

A.0.4 基于碼分多址(CDMA)技術的數字集群網絡結構(見圖A.0.4)應符合現行行業標準《基于CDMA技術的數字集群系統總體技術要求》YDC 031的有關規定。
附錄B 800MHZ頻段的頻道分組
B.0.1 數字集群專用800MHz頻段應按25kHz等間隔劃分有600個頻道，并可按以下規定分為三段：
1 第一段：上行806MHz～811MHz，下行851MHz～856MHz；
2 第二段：上行811MHz～816MHz，下行856MHz～861MHz；
3 第三段：上行816MHz～821MHz，下行861MHz～866MHz。

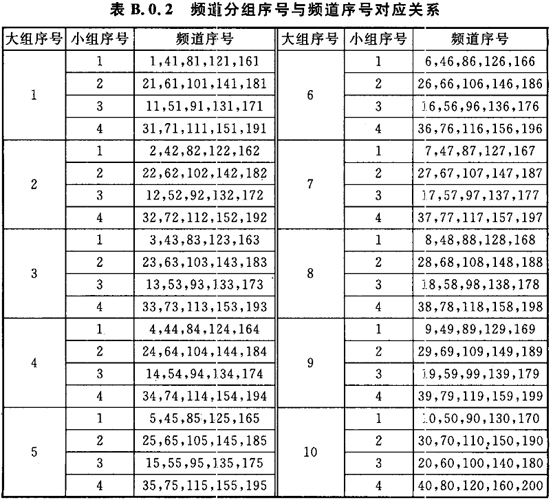

B.0.2 第一段頻道分組序號與頻道號的對應關系應符合表B.0.2的規定。
B.0.3 第二段或第三段頻道的200個頻道的分組序號和頻道序號，應在表B.0.2分組序號上加10和20，頻道序號上加200和400。
B.0.4 頻道號與頻率的對應關系可按下列公式進行計算。
上行頻率＝806.0125+0.025×(N-1) (MHz) (B.0.4-1)
下行頻率＝806.0125+0. 025×(N-1)+45 (MHz)(B.0.4-2)
式中：N——頻道序號(1，2，…，600)。
