GB/T 27989-2011 小型水輪發電機基本技術條件 （完整版）
1 范圍
本標準規定了小型水輪發電機產品的技術要求，供貨范圍，試驗、驗收，標志、包裝、運輸和保管，安裝、試運行及保證期，備品備件，專用工具，技術資料的基本要求。
本標準適用于3相、50Hz、125kVA及以上、12500kVA以下的立式或臥式(燈泡貫流式除外)凸極同步發電機(以下簡稱水輪發電機)。頻率為60Hz的水輪發電機也可參照執行。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB／T 156 標準電壓
GB／T 191 包裝儲運圖示標志
GB 755 旋轉電機 定額和性能
GB／T 1029 三相同步電機試驗方法
GB／T 2900.25 電工術語 旋轉電機
GB／T 5321 量熱法測定電機的損耗和效率
GB／T 7894-2001 水輪發電機基本技術條件
GB／T 8564 水輪發電機組安裝技術規范
GB／T 10069.1 旋轉電機噪聲測定方法及限值 第1部分：旋轉電機噪聲測定方法
GB／T 10585 中小型同步電機勵磁系統基本技術要求
GB 11120 L-TSA 汽輪機油
GB／T 13384 機電產品包裝通用技術條件
DL／T 507 水輪發電機組啟動試驗規程
DL／T 622 立式水輪發電機彈性金屬塑料推力軸瓦技術條件
JB／T 6204 高壓交流電機定子線圈及繞組絕緣耐電壓試驗規范
JB／T 7023 水輪發電機鏡板鍛件技術條件
JB／T 8439 使用于高海拔地區的高壓交流電機防電暈技術要求
JB／T 8660 水電機組包裝、運輸和保管規范
JB／T 10098 交流電機定子成型線圈耐沖擊電壓水平
JB／T 10180 水輪發電機推力軸承彈性金屬塑料瓦技術條件
JB／T 56183 中小型水輪發電機產品質量分等
SDJ 278-1990 水利水電工程防火規范設計
3 術語和定義
GB 755和GB／T 2900.25界定的術語和定義適用于本文件。
4 使用環境條件
4 使用環境條件
除非另有規定，水輪發電機應能在下列使用環境條件下連續額定運行：
a) 海拔高程不超過1000m(以黃海高程為準)；
b) 冷卻空氣溫度不超過40℃；
c) 空氣冷卻器、油冷卻器的進水溫度不高于28℃，不低于5℃；
d) 廠房內相對濕度不超過85％；
e) 安裝在廠房內。
當水輪發電機的使用環境條件與上述各條件有差異時，應在專用的技術協議或合同中說明。
5 技術要求
5.1 概述
本章對水輪發電機的具體技術條款作出規定，凡未規定的事項，均應符合GB 755和GB／T 7894-2001中有關規定。如有特殊要求，用戶和制造廠可在專用的技術協議中規定。
5.10 滅火系統
水輪發電機滅火系統的設置應符合SDJ 278-1990的規定或在專用技術協議或合同中規定。
5.12 勵磁系統
水輪發電機勵磁系統的供貨和技術性能要求應在專用技術協議或合同中規定，并符合GB／T 10585的規定。
6 供貨范圍
6 供貨范圍
水輪發電機供貨范圍包括下列內容：
a) 發電機本體及其附屬設備；
b) 備品備件(參見附錄A)；
c) 專用工具(參見附錄B)；
d) 技術資料(參見附錄C)。
注：勵磁系統成套裝置的供貨應在專用技術協議或合同中規定。
7 試驗、驗收
7.1 每臺(件)產品應經檢驗合格后才能出廠，并應附有產品質量檢查合格證。
7.2 產品試驗項目能在制造廠內進行的，均應在制造廠內完成。對不能在制造廠內進行總裝配的水輪發電機，應以國家標準和有關規程規范及制造廠的技術文件為依據，在工地安裝完畢后，在制造廠技術人員指導、檢查和監督下進行交接試驗和啟動試運行試驗。
7.3 水輪發電機廠內主要檢查項目應包括：
a) 轉子單個線圈電阻和絕緣電阻測定及定子、轉子單個線圈耐電壓試驗；
b) 定子多匝疊繞線圈匝間耐電壓試驗；
c) 定子單個線圈冷熱狀態的介質損失角正切試驗及常態增量測定，起暈電壓的測定(額定電壓6300V以下者不試驗)；
d) 對工件尺寸、裝配尺寸進行校驗，對部件進行必要的預組裝；
e) 水輪發電機和水輪機軸的預組裝并檢查軸線偏差；
f) 冷卻器和制動器的耐壓試驗。
注：對在制造廠內完成定子、轉子分裝配的水輪發電機，廠內檢查項目還應包括本標準7.4所列的a)～h)項。
7.4 水輪發電機現場主要交接試驗項目應包括：
a) 定子鐵心的鐵損試驗；
b) 繞組對機殼及繞組相互之間絕緣電阻的測定；
c) 測溫元件絕緣電阻的測定；
d) 繞組在實際冷態下直流電阻的確定；
e) 定子繞組對機殼直流耐電壓試驗；
f) 繞組對機殼及繞組相互間工頻耐電壓試驗；
g) 定子繞組整體起暈電壓試驗(額定電壓6300V以下者不試驗)；
h) 轉子每個磁極交流阻抗的測定；
i）軸承絕緣電阻的測定(無絕緣者不測)；
j)油-氣-水系統試驗(壓力和功能試驗)。
7.5 水輪發電機啟動試運行的主要試驗項目應包括：
a) 軸承溫度的測定；
b) 振動測定；
c) 動平衡校準(有必要時）；
d) 過速試驗；
e) 相序測定；
f) 短時過電流和升高電壓試驗；
g) 空載特性的測定；
h) 三相穩態短路特性的測定；
i) 額定勵磁電流和電壓變化率的測定；
j) 電壓波形正弦性畸變率和電壓諧波因數的測定；
k)甩負荷試驗。
7.6 水輪發電機性能試驗的主要試驗項目應包括：
a) 噪聲水平測定；
b) 繞組電抗和時間常數的測定(僅對額定容量500kVA以上的水輪發電機進行，測量方法應按GB／T 1029執行)；
c) 效率和損耗的測定(水輪發電機的推力軸承損耗，只計入由水輪發電機轉動部件引起的那部分損耗)；
d) 溫升試驗；
e) 過勵調相及欠勵進相運行試驗(可按用戶要求進行)；
f) 三相突然短路試驗(可按用戶要求進行)；
g) 飛逸轉速試驗(可按用戶要求進行)。
注：由用戶選擇一臺機組在設備保證期內的適當時機進行。
8 標志、包裝、運輸和保管
8.1 每臺水輪發電機應有一個永久性固定的銘牌，在水輪發電機的銘牌上應標明：
a) 產品名稱；
b) 制造廠名；
c) 制造廠出廠編號；
d) 產品型號；
c) 額定容量(kVA)；
f) 額定電壓(V)；
g) 額定電流(A)；
h) 額定頻率(Hz)；
i) 相數；
j) 定子繞組接線；
k) 額定功率因數(cosф)；
l) 額定勵磁電壓(V)；
m)額定勵磁電流(A)；
n) 額定轉速(r／min)；
o) 飛逸轉速(r／min)；
p) 絕緣等級；
q) 出廠年月。
8.2 水輪發電機及其所有合同供貨范圍內的附件，其包裝、運輸、保管和儲運應滿足GB／T 13384、JB／T 8660和GB／T 191的要求。
8.3 制造廠每次發運的貨物名稱、數量、箱數、編號、發運時間、地點、車次等應在發運的同時通知收貨單位。
8.4 設備運到工地后，應由制造廠代表、用戶代表及監理人員共同參加開箱檢查，如發現所到設備損壞、錯發、缺件等問題，應由制造廠盡快采取補救措施。
8.5 水輪發電機及其所有合同供貨范圍內的附件運到工地后，均應儲存在有掩蔽的庫房內，并將以下零部件儲存在溫度不低于5℃的干燥保溫庫房內：
a) 定子線圈和下線后的定子；
b) 轉子線圈和磁極裝配；
c) 定子和轉子沖片；
d) 推力軸承和導軸承；
e) 轉軸；
f) 集電環；
g) 空氣冷卻器、油冷卻器；
h) 高壓油頂起裝置；
i) 勵磁裝置(如果由水輪發電機制造廠供貨)；
j) 精密儀表、各種盤柜、互感器、電氣絕緣部件等。
特殊材料(潤滑油、絕緣漆等)應按制造廠保管說明存放。
9 安裝
9 安裝
小型水輪發電機的安裝應符合GB／T 8564的要求和制造廠提供的產品安裝、使用、維護說明書的規定。
10 試運行及保證期
10.1 水輪發電機及其附屬設備在工地安裝、試驗完畢后正式投入商業運行之前，應進行試運行和交接試驗。試運行和交接試驗按GB／T 8564、DL／T 507等有關規定執行。
10.2 每臺水輪發電機應進行試運行試驗，以驗證機組進行正常連續商業運行的能力，試運行持續時間為72h。驗收合格后由用戶簽署驗收證書。
10.3 水輪發電機及其附屬設備保證期限為投入商業運行后1a，但從最后一批交貨之日起不超過2a。保證期內如因制造質量不良而損壞或不能正常工作，制造廠應無償為用戶修理或更換。
附錄 A備品備件
A. 1 額定容量為2 000kVA以下的水輪發電機，可不提供備品備件。如需提供備品備件，其種類和數量可由用戶和制造廠協商后在專用技術協議或合同中規定。

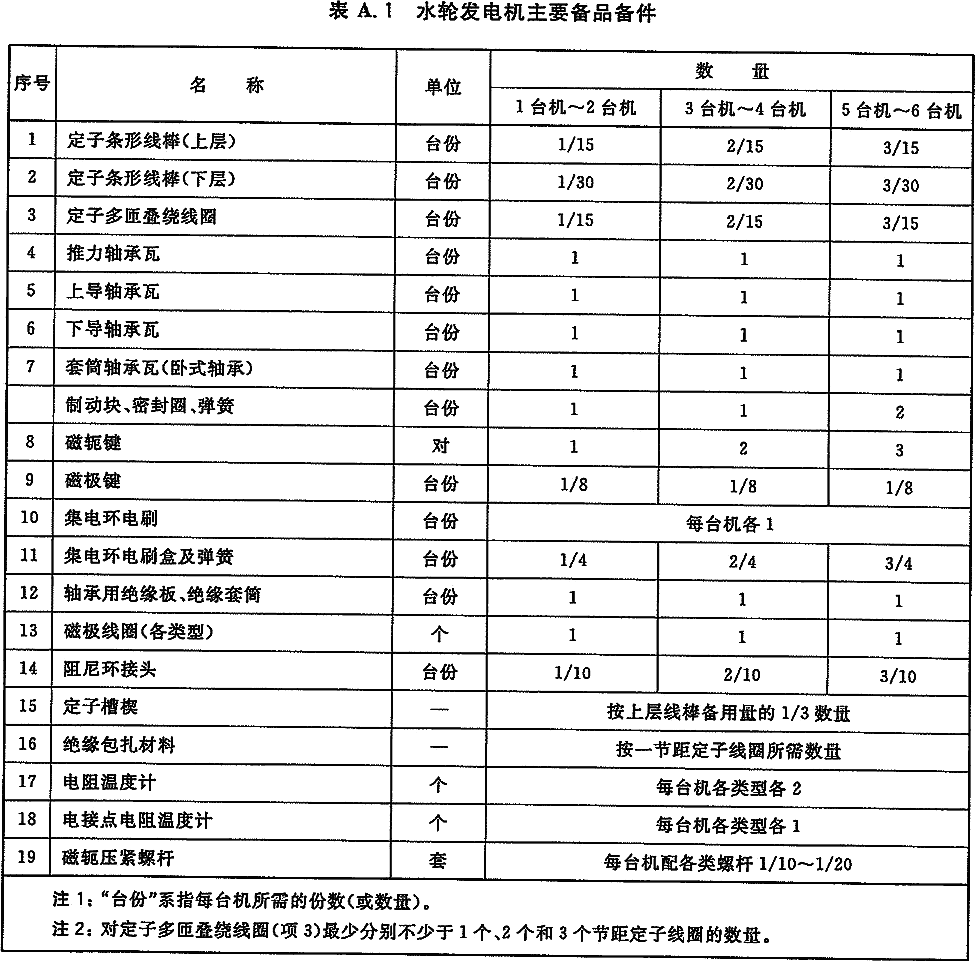

A.2 額定容量為2 000kVA及以上者，制造廠應隨水輪發電機提供表A. 1開列的最小數量的備品備件。如需變更備品備件的種類和數量，用戶和制造廠協商后可在專用技術協議或合同中規定。
附錄 B專用工具
附 錄 B
(資料性附錄)
專用工具

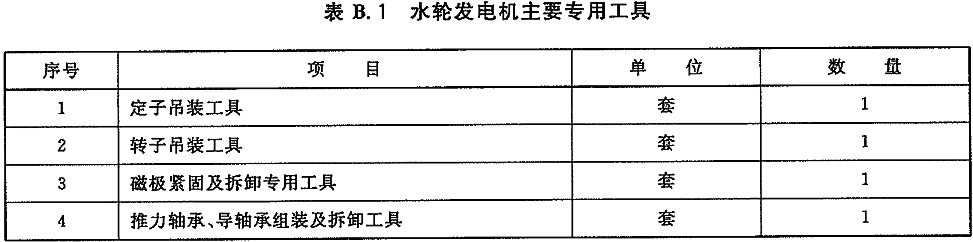

制造廠宜隨同水輪發電機提供表B.1開列的最小數量的專用工具，如需變更專用工具的種類和數量，用戶和制造廠協商后可應在專用技術協議或合同中規定。
附錄 C技術資料
附 錄 C
(資料性附錄)
技術資料
水輪發電機制造廠應向用戶提交必要的圖紙、資料。圖紙、資料提交的種類、份數和日期，可在專用技術協議或合同中規定。
