GB/T 50062-2008 電力裝置的繼電保護和自動裝置設計規范 （完整版）
1 總則
1.0.1 為在電力裝置的繼電保護和自動裝置設計中，貫徹執行國家的技術經濟政策，做到安全可靠、技術先進、經濟合理，制定本規范。
1.0.2 本規范適用于3～110kV電力線路和設備、單機容量為50MW及以下發電機、63MV·A及以下電力變壓器等電力裝置的繼電保護和自動裝置的設計。
1.0.3 電力裝置的繼電保護和自動裝置的設計，除應符合本規范外，尚應符合國家現行有關標準、規范的規定。
2 一般規定
2.0.1 電力設備和線路應裝設反應短路故障和異常運行的繼電保護和自動裝置。繼電保護和自動裝置應能及時反應設備和線路的故障和異常運行狀態，并應盡快切除故障和恢復供電。
2.0.2 電力設備和線路應有主保護、后備保護和異常運行保護，必要時可增設輔助保護。
2.0.3 繼電保護和自動裝置應滿足可靠性、選擇性、靈敏性和速動性的要求，并應符合下列規定：
1 繼電保護和自動裝置應具有自動在線檢測、閉鎖和裝置異?；蚬收蠄?bào)警功能。
2 對相鄰設備和線路有配合要求時，上下兩級之間的靈敏系數和動作時間應相互配合。
3 當被保護設備和線路在保護范圍內發生故障時，應具有必要的靈敏系數。
4 保護裝置應能盡快地切除短路故障。當需要加速切除短路故障時，可允許保護裝置無選擇性地動作，但應利用自動重合閘或備用電源和備用設備的自動投入裝置縮小停電范圍。

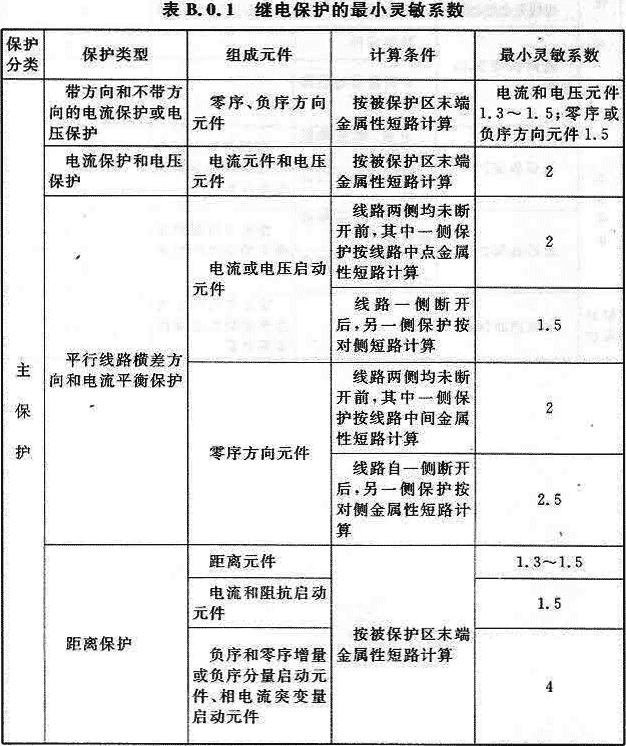

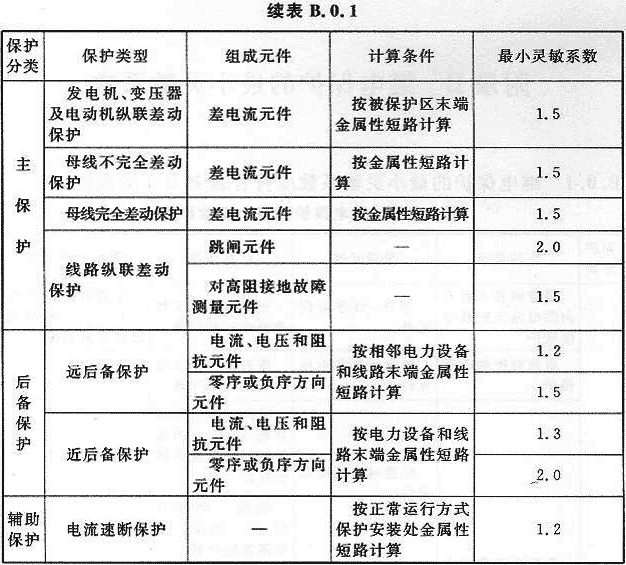

2.0.4 保護裝置的靈敏系數，應根據不利正常運行方式和不利故障類型進行計算。必要時，應計及短路電流衰減的影響。各類繼電保護的最小靈敏系數，應滿足本規范附錄B的要求。
3 發電機保護
3.0.1 電壓在3kV及以上，容量在50MW及以下的發電機，對下列故障及異常運行方式應裝設相應的保護裝置：
1 定子繞組相間短路。
2 定子繞組接地。
3 定子繞組匝間短路。
4 發電機外部短路。
5 定子繞組過負荷。
6 定子繞組過電壓。
7 轉于表層(負序)過負荷。
8 勵磁回路接地。
9 勵磁電流異常下降或消失。
10 逆功率。
3.0.2 保護裝置出口動作可分為下列方式：
1 停機：斷開發電機(或發電機變壓器)斷路器、滅磁。對汽輪發電機，關閉主汽門；對水輪發電機，關閉導水葉。
2 解列滅磁：斷開發電機(或發電機變壓器)斷路器、滅碰，汽(水)輪機甩負荷。
3 解列：斷開發電機(或發電機變壓器)斷路器。
4 縮小故障影響范圍。
5 信號：發出聲光信號。
3.0.3 對發電機定子繞組及引出線的相間短路故障，應裝設相應的保護裝置作為發電機的主保護。保護裝置應動作于停機，并應符合下列規定：
1 1MW及以下單獨運行的發電機，如中性點測有引出線，應在中性點側裝設過電流保護；如中性點側無引出線，應在發電機端裝設低電壓保護。
2 1MW及以下與其他發電機或與電力系統并列運行的發電機，應在發電機端裝設電流速斷保護。當電流速斷保護靈敏性不符合要求時，可裝設縱聯差動保護；對中性點側沒有引出線的發電機，可裝設低電壓閉鎖過流保護。
3 對1Mw以上的發電機，應裝設縱聯差動保護。對發電機變壓器組，當發電機與變壓器之間有斷路器時，發電機與變壓器應單獨裝設縱聯差動保護；當發電機與變壓器之間沒有斷路器時，可裝設發電機變壓器組共用的縱聯差動保護。
3.0.4 發電機定子接地保護應符合下列規定：

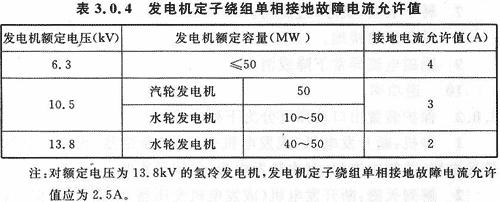

1 發電機定子繞組單相接地故障電流允許值應采用制造廠的規定值。如無制造廠規定值，可按表3.0.4執行。
2 對直接接于母線的發電機，當定子繞組單相接地故障電流(不計消弧線圈的補償作用)大于允許值時，應裝設有選擇性的接地保護裝置，其出口應動作于信號。但當消弧線圈退出運行或其他原因?qū)е律鲜龉收想娏鞔笥谠试S值時，應動作于停機。
保護裝置應接于機端的零序電流互感器。其整定值應躲過不平衡電流和外部單相接地時發電機穩態電容電流，并宜設置外部短路閉鎖裝置。
未裝設接地保護時，應在發電機電壓母線上裝設接地監視裝置。其出口應動作于信號。
保護裝置或接地監視裝置應能監視發電機零序電壓值。
3 發電機變壓器組應裝設保護區不小于90％的定子接地保護。保護裝置應帶時限動作于信號，也可根據系統情況和發電機絕緣狀態作用于停機。
保護裝置應能監視發電機零序電壓值。
3.0.5 發電機的定子匝間短路保護應符合下列規定：
1 對定子繞組星形接線，每相有并聯分支，且中性點有分支引出端子的發電機，應裝設零序電流型橫差保護或裂相橫差保護。
橫差保護或裂相橫差保護應瞬時動作于停機。在汽輪發電機勵磁回路一點接地后，可切換為帶短的限動作于停機。
2 對50MW的發電機，當定子繞組為星形接線，中性點只有三個引出端子時，也可裝設匝間短路保護。
匝間短路保護應瞬時動作于停機。
3.0.6 對發電機外部相間短路故障和作為發電機主保護的后備，其裝設的保護應符合下列規定；
1 對1MW及以下且與其他發電機或與電力系統并列運行的發電機，應裝設過電流保護。保護裝置宜配置在發電機的中性點側，動作電流應按躲過最大負荷電流整定；對中性點沒有引出線的發電機，保護裝置應配置在發電機端。
2 對1MW以上的發電機，宜裝設低壓?jiǎn)?dòng)或復合電壓?jiǎn)?dòng)的過電流保護。電流元件的動作電流，可取發電機額定值的1.3～1.4倍；低電壓元件接線電壓的動作電壓，汽輪發電機可取額定電壓值的0.6倍，水輪發電機可取額定電壓值的0.7倍。負序電壓元件的動作電壓，可取額定電壓值的0.06～0.12倍。
3 對50MW的發電機，可裝設負序過電流保護和低壓?jiǎn)?dòng)過電流保護。負序電流元件的動作電流可取發電機額定電流值的0.5～0.6倍；電流元件的動作電流和低電壓元件的動作電壓可按本條第2款規定取值。
4 對發電機變壓器組，當發電機與變壓器之間沒有斷路器時，應利用發電機反應外部短路的保護作為后備保護，在變壓器低壓側不應另設保護裝置；當發電機與變壓器之間有斷路器時，變壓器的后備保護可按本規范第4.0.5條執行。在廠用分文線上應裝設單獨的保護裝置。
5 對自并勵發電機，宜采用帶電流保持的低電壓過流保護。
6 發電機后缶保護宜帶有二段時限。
3.0.7 對發電機定子繞組過負荷，應裝設過負荷保護。保護宜帶時限動作于信號。
3.0.8 對水輪發電機定子繞組的過電壓，應裝設過電壓保護。動作電壓可取額定電壓的1.3～1.5倍，動作時限可取0.5s。過電壓保護宜動作于解列滅磁。
3.0.9 對不對稱負荷、非全相運行以及不對稱短路引起的轉子表層過負荷，且容量為50MW、A值大于10的發電機，應裝設定時限負序過負荷保護。保護裝置的動作電流應按發電機長期允許的負序電流和躲過最大負荷下負序電流濾過器的不平衡電流值整定，并應延時動作于信號。
3.0.10 對發電機勵磁回路接地故障，應裝設接地保護或接地檢測裝置，并應符合下列規定：
1 1MW及以下的水輪發電機，對一點接地故障，宜裝設定期檢測裝置；1MW以上的水輪發電機，應裝設—點接地保護裝置，并應延時動作于信號，有條件時也可動作于停機。
2 對汽輪發電機一點接地故障，應裝設接地檢測裝置。裝置可設二段定值。裝置宜采用連續檢測。
3.0.11 對勵磁電流異常下降或完全消失的失磁故障，應裝設失磁保護，并應符合下列規定：
1 不允許失磁運行的發電機或失磁對系統有重大影響的發電機，應裝設專用的失磁保護。
2 汽輪發電機的失磁保護宜瞬時動作于信號。失磁后發電機電壓低于允許值時，宜帶時限動作于解列。
3 水輪發電機的失磁保護宜帶時限動作于解列。
3.0.12 燃汽輪發電機應裝設逆功率保護。保護宜帶的限動作于信號，并應延時動作于解列。
3.0.13 自并勵發電機的勵磁變壓器宜采用電流速斷保護作為主保護，過電流保護作為后備保護。
4 電力變壓器保護
4.0.1 電壓為3～110kV，容量為63MV·A及以下的電力變壓器，對下列故障及異常運行方式，應裝設相應的保護裝置：
1 繞組及其引出線的相間短路和在中性點直接接地或經小電阻接地側的單相接地短路。
2 繞組的匝間短路。
3 外部相間短路引起的過電流。
4 中性點直接接地或經小電阻接地的電力網中外部接地短路引起的過電流及中性點過電壓。
5 過負荷。
6 油面降低。
7 變壓器油溫過高、繞組溫度過高、油箱壓力過高、產生瓦斯或冷卻系統故障。
4.0.2 容量為0.4MV·A及以上的車間內油浸式變壓器、容量為0.8MV·A及以上的油浸式變壓器，以及帶負荷調壓變壓器的充油調壓開關均應裝設瓦斯保護，當殼內故障產生輕微瓦斯或油面下降時，應瞬時動作于信號；當產生大量瓦斯時，應動作于斷開變壓器各側斷路器。
瓦斯保護應采取防止因震動、瓦斯繼電器的引線故障等引起瓦斯保護誤動作的措施。
當變壓器安裝處電源側無斷路器或短路開關時，保護動作后應作用于信號并發出遠跳命令，同時應斷開線路對側斷路器。
4.0.3 對變壓器引出線、套管及內部的短路故障，應裝設下列保護作為主保護，且應瞬時動作于斷開變壓器的各側斷路器，并應符合下列規定：
1 電壓為10kV及以下、容量為10MV·A以下單獨運行的變壓器，應采用電流速斷保護。
2 電壓為10kV以上、容量為10MV·A及以上單獨運行的變壓器，以及容量為6.3MV·A及以上并列運行的變壓器，應采用縱聯差動保護。
3 容量為10MV·A以下單獨運行的重要變壓器，可裝設縱聯差動保護。
4 電壓為10kV的重要變壓器或容量為2MV·A及以上的變壓器，當電流速斷保護靈敏度不符合要求時，宜采用縱聯差動保護。
5 容量為0.4MV·A及以上、一次電壓為10kV及以下，且繞組為三角-星形連接的變壓器，可采用兩相三繼電器式的電流速斷保護。
4.0.4 變壓器的縱聯差動保護應符合下列要求：
1 應能躲過勵磁涌流和外部短路產生的不平衡電流。
2 應具有電流回路斷線的判別功能，并應能選擇報警或允許差動保護動作跳閘。
3 差動保護范圍應包括變壓器套管及其引出線，如不能包括引出線時，應采取快速切除故障的輔助措施。但在63kV或110kV電壓等級的終端坐電站和分支變電站，以及具有旁路母線的變電站在變壓器斷路器退出工作由旁路斷路器代替時，縱聯差動保護可短時利用變壓器套臂內的電流互感器，此時套管和引線故障可由后備保護動作切除；如電網安全穩定運行有要求時，應將縱聯差動保護切至旁路斷路器的電流互感器。
4.0.5 對由外部相間短路引起的變壓器過電流，應裝設下列保護作為后備保護，并應帶時限動作于斷開相應的斷路器，同時應符合下列規定：
1 過電流保護宜用于降壓變壓器。
2 復合電壓?jiǎn)?dòng)的過電流保護或低電壓閉鎖的過電流保護，宜用于升壓變壓器、系統聯絡變壓器和過電流保護不符合靈敏性要求的降壓變壓器。
4.0.6 外部相間短路保護應符合下列規定：
1 單側電源雙繞組變壓器和三繞組變壓器，相間短路后備保護宜裝于各側；非電源側保護可帶兩段或三段時限；電源側保護可帶一段時限。
2 兩側或三側有電源的雙繞組變壓器和三繞組變壓器，相間短路應根據選擇性的要求裝設方向元件，方向宜指向本側母線，但斷開業壓器各側斷路器的后備保護不應帶方向。
3 低壓側有分支，且接至分開運行母線段的降壓變壓器，應在每個分支裝設相間短路后備保護。
4 當變壓器低壓側無專用母線保護，高壓側相間短路后備保護對低壓側母線相間短路靈敏度不夠時，應在低壓側配置相間短路后備保護。
4.0.7 三繞組變壓器的外部相間短路保護，可按下列原則進行簡化：
1 除主電源側外，其他各側保護可僅作本側相鄰電力設備和線路的后備保護。
2 保護裝置作為本側相鄰電力設備和線路保護的后備時，靈敏系數可適當降低，但對本側母線上的各類短路應符合靈敏性要求。
4.0.8 中性點直接接地的110kV電力網中，當?shù)蛪簜?cè)有電源的變壓器中性點直接接地運行時，對外部單相接地引起的過電流，應裝設零序電流保護，并應符合下列規定：
1 零序電流保護可由兩段組成，其動作電流與相關線路零序過電流保護相配合，每段應各帶兩個時限，并均應以較短的時限動作于縮小故障影響范圍，或動作于斷開本側斷路器，同時應以較長的時限動作于斷開變壓器各側斷路器。
2 雙繞組及三繞組變壓器的零序電流保護應接到中性點引出線上的電流互感器上。
4.0.9 110kV中性點直接接地的電力網中，當?shù)蛪簜?cè)有電源的變壓器中性點可能接地運行或不接地運行時，對外部單相接地引起的過電流，以及對因失去中性點接地引起的電壓升高，應裝設后備保護，并應符合下列規定：
1 全絕緣變壓器的零序保護應按本規范第4.0.8條裝設零序電流保護，并應增設零序過電壓保護。當變壓器所連接的電力網選擇斷開變壓器中性點接地時，零序過電壓保護應經0.3～0.5s時限動作于斷開變壓器各側斷路器。
2 分級絕緣變壓器的零序保護，應在變壓器中性點裝設放電間隙。應裝設用于中性點直接接地和經放電間隙接地的兩套零序過電流保護，并應增設零廳過電壓保護。用于中性點直接接地運行的變壓器應按本規范第4.0.8條裝設零序電流保護；用于經間隙接地的變壓器，應裝設反應間隙放電的零序電流保護和零序過電壓保護。當變壓器所接的電力網失去接地中性點，且發生單相接地故障時，此零序電流電壓保護應經0.3～0.5s時限動作于斷開變壓器各側斷路器。
4.0.10 當變壓器低壓側中性點經小電阻接地時，低壓側應配置三相式過電流保護，同時應在變壓器低壓側裝設零序過電流保護，保護應設置兩個時限。零序過電流保護宜接在變壓器低壓側中性點回路的零序電流互感器上。
4.0.11 專用接地變壓器應按本規范第4.0.3條配置主保護，并應配置過電流保護和零序過電流保護作為后備保護。
4.0.12 當變壓器中性點經消弧線圈接地時，應在中性點設置零序過電流或過電壓保護，并應動作于信號。
4.0.13 容量在0.4MV·A及以上、繞組為星形-星形接線，且低壓側中性點直接接地的變壓器，對低壓側單相接地短路應選擇下列保護方式，保護裝置應帶時跟動作于跳閘：
1 利用高壓側的過電流保護時，保護裝置宜采用三相式。
2 在低壓側中性線上裝設零序電流保護。
3 在低壓側裝設三相過電流保護。
4.0.14 容量在0.4MV·A及以上、一次電壓為10kV及以下、繞組為三角-星形接線，且低壓側中性點直接接地的變壓器，對低壓側單相接地短路，可利用高壓側的過電流保護，當靈敏度符合要求時，保護裝置應帶時限動作于跳閘；當靈敏度不符合要求時，可按本規范第4.0.13條第2款和第3款裝設保護裝置，并應帶時限動作于跳閘。
4.0.15 容量在0.4MV·A及以上并列運行的變壓器或作為其他負荷備用電源的單獨運行的變壓器，應裝設過負荷保護。對多繞組變壓器，保護裝置應能反應變壓器各側的過負荷。過負荷保護應帶時限動作于信號。
在無經常值班人員的變電站，過負荷保護可動作于跳閘或斷開部分負荷。
4.0.16 討變壓器油溫度過高、繞組溫度過高、油面過低、油箱內壓力過高、產生瓦斯和冷卻系統故障，應裝設可作用于信號或動作于跳閘的裝置。
5 3～66KV電力線路保護
5.0.1 3～66kV線路的下列故障或異常運行，應裝設相應的保護裝置：
1 相間短路。
2 單相接地。
3 過負荷。
5.0.2 3～10kV線路裝設相間短路保護裝置，宜符合下列要求：
1 電流保護裝置應接于兩相電流互感器上，同一網絡的保護裝置應裝在相同的兩相上。
2 后備保護應采用遠后備方式。
3 下列情況應快速切除故障：
1)當線路短路使發電廠廠用母線或重要用戶母線電壓低于額定電壓的60%時；
2)線路導線截面過小，線路的熱穩定不允許帶時限印除短路時。
4 當過電流保護的時限不大于0.5～0.7s時，且無本條第3款所列的情況，或無配合上的要求時，可不裝設瞬動的電流速斷保護。
5.0.3 3～10kV線路裝設相間短路保護裝置，應符合下列規定：
1 對單側電源線路可裝設兩段電流保護，第一段應為不帶時限的電流速斷保護，第二段應為帶時限的電流速斷保護。兩段保護均可采用定時限或反時限特性的繼電器。對單側電源帶電抗器的線路，當其斷路器不能切斷電抗器前的短路時，不應裝設電流速斷保護，此時，應由母線保護或其他保護切除電抗器前的故障。
保護裝置應僅在線路的電源側裝設。
2 對雙側電源線路，可裝設帶方向或不帶方向的電流速斷和過電流保護。當采用帶方向或不帶方向的電流速斷和過電流保護不能滿足選擇性、靈敏性或速動性的要求時，應采用光纖縱聯差動保護作主保護，并應裝設帶方向或不帶方向的電流保護作后備保護。
對并列運行的平行線路可裝設橫聯差動作主保護，并應以接于兩回線路電流之和的電流保護作為兩回線路同時運行的后備保護及一回線路斷開后的主保護及后備保護。
5.0.4 3～10kv經低電阻接地單側電源線路，除應配置相間故障保護外，還應配置零序電流保護。零序電流保護應設二段，第一段應為零序電流速斷保護。時限應與相間速斷保護相同；第二段應為零序過電流保護，時限應與相間過電流保護相同。當軍序電流速斷保護不能滿足選擇性要求時，也可配置兩套零序過電流保護。零序電流可取自三相電流耳感器組成的零序電流濾過器，也可取自加裝的獨立零序電流互感器，應根據接地電阻阻值、接地電流和整定值大小確定。
5.0.5 34～66kV線路裝設相間短路保護裝置，應符合下列要求：
1 電流保護裝置應接于兩相電流互感器上，同一網絡的保護裝置應裝在相同的兩相上。
2 后備保護應采用遠后備方式。
3 下列情況應快速切除故障：
1)當線路短路使發電廠廠用母線或重要用戶母線電壓低于額定電壓的60％時；
2)線路導線截面過小，線路的熱穩定不允許帶時限切除短路時；
3)切除故障時間長，可能導致高壓電網產生電力系統穩定問題時；
4)為保證供電質量需要時。
5.0.6 35～66kV線路裝設相間短路保護裝置，應符合下列要求：
1 對單側電源線路可采用一段或兩段電流速斷或電壓閉鎖過電流保護作主保護，并應以帶時限的過電流保護作后備保護。
當線路發生短路時，使發電廠廠用母線或重要用戶母線電壓低于額定電壓的60％時，應快速切除故障。
2 對雙側電源線路，可裝設帶方向或不帶方向的電流電壓保護。
當采用電流電壓保護不能滿足選擇性、靈敏性或速動性的要求時，可采用距離保護或光纖縱聯差動保護裝置作主保護，應裝設帶方向或不帶方向的電流電壓保護作后備保護。
3 對并列運行的平行線路可裝設橫聯差動作主保護，并應以接于兩回線路電流之和的電流保護作為兩回線路同時運行的后備保護及一回線路斷開后的主保護及后備保護。
4 經低電阻接地單側電源線路，可裝設一段或兩段三相式電流保護；裝設一段或兩段零序電流保護，作為接地故障的主保護和后備保護。
5.0.7 3～66kV中性點非直接接地電網中線路的單相接地故障，應裝設接地保護裝置，并應符合下列規定：
1 在發電廠和變電所母線上，應裝設接地監視裝置，并應動作于信號。
2 線路上宜裝設有選擇性的接地保護，并應動作于信號。當危及人身和設備安全時，保護裝置應動作于跳閘。
3 在出回路數不多，或難以裝設選擇性單相接地保護時，可采用依次斷開線路的方法尋找故障線路。
4 經低電阻接地單側電源線路，應裝設一段或兩段零序電流保護。
5.0.8 電纜線路或電纜架空混合線路，應裝設過負荷保護。保護裝置宜帶時限動作于信號；當危及設備安全時，可動作于跳閘。
6 110KV電力線路保護
6.0.1 110kV線路的下列故障，應裝設相應的保護裝置：
1 單相接地短路。
2 相間短路。
3 過負荷。
6.0.2 110kV線路后備保護配置宜采用遠后備方式。
6.0.3 接地短路，應裝設相應的保護裝置，并應符合下列規定：
1 宜裝設帶方向或不帶方向的階段式零序電流保護。
2 對零序電流保護不能滿足要求的線路，可裝設接地距離保護，并應裝設一段或二段零序電流保護作后備保護。
6.0.4 相間短路，應裝設相應的保護裝置，并應符合下列規定：
1 單側電源線路，應裝設二相多段式電流或電流電壓保護，當不能滿足要求時，可裝設相間距離保護。
2 雙側電源線路，應裝設階段式相間距離保護。
6.0.5 下列情況，應裝設全線速動保護：
1 系統安全穩定有要求時。
2 線路發生三相短路，使發電廠廠用母線或重要用戶母線電壓低于額定電壓的60％，且其他保護不能無時限和有選擇性地切除短路時。
3 當線路采用全線速動保護，不僅改善本線路保護性能，且能改善電網保護性能時。
6.0.6 并列運行的平行線路，可裝設相間橫聯差動及零序橫聯差動保護作主保護。后備保護可按和電流方式連接。
6.0.7 對用于電氣化鐵路的二相式供電線路，應裝設相間距離保護作主保護，接于和電流的過電流保護或相電流保護應作后備保護。
6.0.8 電纜線路或電纜架空混合線路應裝設過負荷保護。保護裝置宜動作于信號。當危及設備安全時，可動作于跳閘。
7 母線保護
7.0.1 發電廠和主要變電所的3～10kV母線及并列運行的雙母線。宜由發電機和變壓器的后備保護實現對母線的保護，下列情況應裝置專用母線保護：
1 需快速且選擇性地切除一段或一組母線上的故障，保證發電廠及電力系統安全運行和重要負荷的可靠供電時。
2 當線路斷路器不允許切除線路電抗器前的短路時。
7.0.2 發電廠和變電所的35～110kV母線，下列情況應裝置專用母線保護：
1 110kV雙母線。
2 110kV單母線、重要的發電廠和變電所35～66kV母線，根據系統穩定或?yàn)楸ＷC重要用戶最低允許電壓要求，需快速切除母線上的故障時。
7.0.3 專用母線保護，應符合下列要求：
1 雙母線的母線保護宜先跳開母聯及分段斷路器。
2 應具有簡單可靠的閉鎖裝置或采用兩個以上元件同時動作作為判別條件。
3 對于母線差動保護應采取減少外部短路產生的不平衡電流影響的措施，并應裝設電流回路斷線閉鎖裝置。當交流電流回路斷線時，應閉鎖母線保護，并應發出告警信號。
4 在一組母線或某一段母線充電合閘時，應能快速且有選擇性地?cái)嚅_有故障的母線。
5 雙母線情況下母線保護動作時，應閉鎖平行雙回線路的橫聯差動保護。
7.0.4 3～10kV分段母線宜采用不完全電流差動保護，保護裝置應接入有電源支路的電流。保護裝置應由兩段組成，第一段可采用無時限或帶時限的電流速斷，當靈敏系數不符合要求時，可采用電壓閉鎖電流速斷；第二段可采用過電流保護。當靈敏系數不符合要求時，可將一部分負荷較大的配電線路接入差動回路。
7.0.5 旁路斷路器和兼作旁路的母聯或分段斷路器上，應裝設可代替線路保護的保護裝置。在專用母聯或分段斷路器上，可裝設相電流或零序電流保護。
8 電力電容器和電抗器保護
9 3KV及以上電動機保護
9.0.1 對3kV及以上的異步電動機和同步電動機的下列故障及異常運行方式，應裝設相應的保護裝置：
1 定子繞組相間短路。
2 定子繞組單相接地。
3 定子繞組過負荷。
4 定子繞組低電壓。
5 同步電動機失步。
6 同步電動機失磁。
7 同步電動機出現非同步?jīng)_擊電流。
8.相電流不平衡及斷相。
9.0.2 對電動機繞組及引出線的相間短路，應裝設相應的保護裝置，并應符合下列規定：
1 2MW以下的電動機，宜采用電流速斷保護；2MW及以上的電動機，或電流速斷保護靈敏系數不符合要求的2MW以下的電動機，應裝設縱聯差動保護。
保護裝置可采用兩相或三相式接線，并應瞬時動作于跳閘。具有自動滅磁裝置的同步電動機，保護裝置尚應瞬時動作于滅磁。
2 作為縱聯差動保護的后備，宜裝設過電流保護。
保護裝置可采用兩相或三相式接線，并應延時動作于跳閘。具有自動滅磁裝置的同步電動機，保護裝置尚應延時動作于滅磁。
9.0.3 對電動機單相接地故障，當接地電流大于5A時，應裝設有選擇性的單相接地保護；當接地電流小于5A時，可裝設接地檢測裝置。
單相接地電流為10A及以上時，保護裝置應動作于跳閘；單相接地電流為10A以下時，保護裝置宜動作于信號。
9.0.4 對電動機的過負荷應裝設過負荷保護，并應符合下列規定：
1 生產過程中易發生過負荷的電動機應裝設過負荷保護。保護裝置應根據負荷特性，帶時限動作于信號或跳閘。
2 啟動或自啟動困難；需防止啟動或自啟動時間過長的電動機，應裝設過負荷保護，并應動作于跳閘。
9.0.5 對母線電壓垣時降低或中斷，應裝設電動機低電壓保護，并應符合下列規定：
1 下列電動機應裝設0.5s時限的低電壓保護，保護動作電壓應為額定電壓的65％～70％。
1)當電源電壓短時降低或短時中斷又恢復時，需斷開的次要電動機；
2)根據生產過程不允許或不需自啟動的電動機。
2 下列電動機應裝設9s時限的低電壓保護，保護動作電壓應為額定電壓的45％～50％：
1)有備用自動投入機械的Ⅰ類負荷電動機；
2)在電源電壓長時間消失后需自動斷開的電動機。
3 保護裝置應動作于跳閘。
9.0.6 對同步電動機的失步應裝設失步保護。
失步保護宜帶時限動作，對重要電動機應動作于再同步控制凹路；不能再同步或根據生產過程不需再同步的電動機，應動作于跳閘。
9.0.7 對同步電動機的失磁，宜裝設失磁保護。同步電動機的失磁保護應帶時限動作于跳閘。
9.0.8 2MW及以上以及不允許非同步的同步電動機。應裝設防止電源短時中斷再恢復時造成非同步?jīng)_擊的保護。
保護裝置應確保在電源恢復前動作。重要電動機的保護裝置，應動作于再同步控制回路；不能再同步或根據生產過程不需再同步的電動機，保護裝置應動作于跳閘。
9.0.9 2Mw及以上重要電動機，可裝設負序電流保護。保護裝置應動作于跳閘或信號。
9.0.10 當一臺或一組設備由2臺及以上電動機共同拖動時，電動機的保護裝置應實現對每臺電動機的保護。由雙電源供電的雙速電動機，其保護應按供電回路分別裝設。
10 自動重合閘
10.0.1 在3～110kV電網中，下列情況應裝設自動重合閘裝置：
1 3kV及以上的架空線路和電纜與架空的混合線路，當用電設備允許且無備用電源自動投入時。
2 旁路斷路器和兼作旁路的母聯或分段斷路器。
10.0.2 35MV·A及以下容量且低壓側無電源接于供電線路的變壓器，可裝設自動重合閘裝置。
10.0.3 單側電源線路的自動重合閘方式的選擇應符合下列規定：
1 應采用一次重合閘。
2 當幾段線路串聯時，宜采用重合閘前加速保護動作或順序自動重合閘。
10.0.4 雙側電源線路的自動重合閘方式的選擇應符合下列規定：
1 并列運行的發電廠或電力網之間，具有四條及以上聯系的線路或三條緊密聯系的線路，可采用不檢同期的三相自動重合閘。
2 并列運行的發電廠或電力網之間，具有兩條聯系的線路或三條不緊密聯系的線路，可采用下列重合閘方式：
1)當非同步合閘的最大沖擊電流超過本規范附表A.0.1中規定的允許值時，可采用同期檢定和無壓檢定的三相自動重合閘；
2)當非同步合閘的最大沖擊電流不超過本規范附表A.0.1中規定的允許值時,可采用不檢同期的三相自動重合閘；
3)無其他聯系的并列運行雙回線，當不能采用非同期重合閘時，可采用檢查另一回線路有電流的三相自動重合閘。
3 雙側電源的單回線路，可采用下列重合閘方式：
1)可采用解列重合閘；
2)當水電廠條件許可時，可采用自同步重合閘；
3)可采用一側無壓檢定，另一側同期檢定的三相自動重合閘。
10.0.5 自動重合閘裝置應符合下列規定；
1 自動重合閘裝置可由保護裝置或斷路器控制狀態與位置不對應啟動。
2 手動或通過遙控裝置將斷路器斷開或?qū)嗦菲魍度牍收暇€路上而隨即由保護裝置將其斷開時，自動重合閘均不應動作。
3 在任何情況下，自動重合閘的動作次數應符合預先的規定。
4 當斷路器處于不正常狀態不允許實現自動重合閘時，應將重合閘裝置閉鎖。
11 備用電源和備用設備的自動投入裝置
11.0.1 下列情況，應裝設備用電源或備用設備的自動投入裝置：
1 由雙電源供電的變電站和配電站，其中一個電源經常斷開作為備用。
2 發電廠、變電站內有備用變壓器。
3 接有Ⅰ類負荷的由雙電源供電的母線段。
4 含有Ⅰ類負荷的由雙電源供電的成套裝置。
5 某些重要機械的備用設備。
11.0.2 備用電源或備用設備的自動投入裝置，應符合下列要求：
1 應保證在工作電源斷開后投入備用電源。
2 工作電源故障或斷路器被錯誤斷開時，自動投入裝置應延時動作。
3 手動斷開工作電源、電壓互感器回路斷線和備用電源無電壓情況下，不應啟動自動投入裝置。
4 應保證自動投入裝置只動作一次。
5 自動投入裝置動作后，如備用電源或設備投到故障上。應使保護加速動作并跳閘。
6 自動投入裝置中，可設置工作電源的電流閉鎖回路。
7 一個備用電源或設備同時作為幾個電源或設備的備用時，自動投入裝置應保證在同一時間備用電源或設備只能作為一個電源或設備的備用。
11.0.3 自動投入裝置可采用帶母線殘壓閉鎖或延時切換方式，也可采用帶同步檢定的快速切換方式。
12 自動低頻低壓減負荷裝置
12.0.1 在變電站和配電站，應根據電力網安全穩定運行的要求裝設自動低頻低壓減負荷裝置。當電力網發生故障導致功率缺額，使頻率和電壓降低時，應由自動低頻低壓減負荷裝置斷開一部分次要負荷，并應將頻率和電壓降低限制在短時允許范圍內，同時應使其在允許時間內恢復至長時間允許值。
12.0.2 自動低頻低壓減負荷裝置的配置及所斷開負荷的容量，應根據電力系統最不利運行方式下發生故障時，可能發生的最大功率缺額確定。
12.0.3 自動低頻低壓減負荷裝置應按頻率、電壓分為若干級，升應根據電力系統運行方式和故障時功率缺額分輪次動作。
12.0.4 在電力系統發生短路、進行自動重合閘或備用自動投入裝置動作時電源中斷的過程中，當自動低頻低壓減負荷裝置可能誤動作時，應采取相應的防止誤動作的措施。
13 同步并列
13.0.1 在發電廠和變電站內。對有可能發生非同步合閘的斷路器，應能進行同步并列，并應符合下列規定：
1 單機容量為6MW及以下的汽輪發電機，可裝設自動同步裝置；單機容量為6MW以上的汽輪發電機，應裝設自動同步裝置。
2 水輪發電機可裝設自動自同步裝置或自動同步裝置。
3 發電廠開關站及變電站的斷路器宜裝設自動同步裝置。
4 發電廠和變電站同步裝置宜采用單相式接線。
13.0.2 采用自同步方式的發電機，應符合下列要求：
1 定子繞組的絕緣及端部固定情況應良好，端部接頭不應有不良現象。
2 自同步并列時，定子超瞬變電流的周期分量不應超過允許值。當無專門規定時，可按本規范附錄A執行。
14 自動調節勵磁及自動滅磁
15 二次回路及相關設備
附錄A 同步電機和變壓器在自同步和非同步合閘時允許的沖擊電流倍數
A.0.1 表面冷卻的同步電機和變壓器，在自同步和非同步合閘時，沖擊電流允許值應符合下列規定：
1 3MW及以上與母線直接連接的汽輪發電機，當自同步合閘時。其超瞬變電流周期分量不應超過額定電流的0.74／縱軸超瞬變電抗倍。

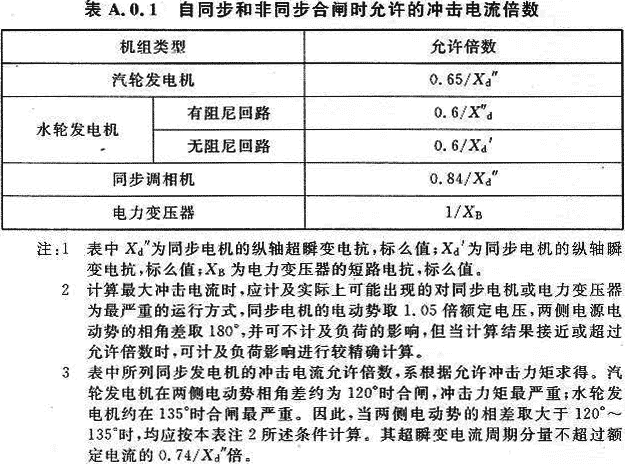

2 當非同步合閘時(不包括非同步重合閘)，最大沖擊電流周期分量與額定電流之比不應超過表A.0.1所列數值。
附錄B 繼電保護的最小靈敏系數
附錄B 繼電保護的最小靈敏系數
B.0.1 繼電保護的最小靈敏系數應符合表B. 0. 1的規定：
