GB 50665-2011 1000kV架空輸電線路設計規范 （完整版）
1 總 則
1.0.1 為在1000kV架空輸電線路設計中貫徹國家的基本建設方針和技術經濟政策，做到安全可靠、先進適用、經濟合理、資源節約、環境友好，制定本規范。
1.0.2 本規范適用于1000kV特高壓交流架空輸電線路的設計。
1.0.3 1000kV架空輸電線路設計應從實際出發，結合地區特點，積極采用成熟的新技術、新材料、新工藝，推廣采用節能、降耗、環保的先進技術和產品。
1.0.4 1000kV架空輸電線路的設計，除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 路 徑
3.0.1 路徑選擇宜采用衛片、航片、全數字攝影測量系統和紅外測量等新技術；在滑坡、泥石流、崩塌等不良地質發育地區宜采用地質遙感技術；綜合分析線路長度、地形地貌、地質、冰區、交通、施工、運行及地方規劃等因素，進行多方案技術經濟比較，并應做到安全可靠、環境友好、經濟合理。
3.0.2 路徑選擇宜避開軍事設施、大型工礦企業等重要設施，并應符合城鎮規劃。當無法避讓時應取得相關協議，并應采取適當措施。
3.0.3 路徑選擇宜避開自然保護區、風景名勝區等，當無法避開時應做好評估、報批工作。
3.0.4 路徑選擇宜避開不良地質地帶和采動影響區，宜避開重冰區、易舞動區及影響安全運行的其他地區，當無法避讓時，應采取必要的措施。
3.0.5 路徑選擇應分析線路與電臺、機場、弱電線路等鄰近設施的相互影響。
3.0.6 發電廠和變電站的進出線，應根據廠、站的總體布置統一規劃。
3.0.7 輕、中、重冰區的耐張段長度分別不宜大于10km、5km、3km。當耐張段長度較長時應采取防串倒措施。在高差或檔距相差懸殊的山區等運行條件較差的地段，耐張段長度宜適當縮短。輸電線路與主干鐵路、高速公路交叉時，應采用獨立耐張段。
3.0.8 路徑選擇宜靠近現有國道、省道、縣道及鄉鎮公路，并應充分利用現有的交通條件，方便施工和運行。
3.0.9 山區線路在選擇路徑和定位時，應避免出現桿塔兩側大小懸殊的檔距，當無法避免時，應采取提高安全度的措施。
3.0.10 有大跨越的輸電線路路徑應結合跨越點，通過綜合技術經濟比較確定。
4 氣象條件
4.0.1 設計氣象條件，應根據沿線氣象資料的數理統計結果及附近已有線路的運行經驗確定，基本風速、設計冰厚重現期應按100年確定。
4.0.2 確定基本風速時，應按當?shù)貧庀笈_站10min時距平均的年最大風速為樣本，并宜采用極值Ⅰ型分布作為概率模型。統計風速的高度應符合下列規定：
1 一般輸電線路應取離地面10m；
2 大跨越應取離歷年大風季節平均最低水位10m。
4.0.3 山區輸電線路，宜采用統計分析和對比觀測等方法，由鄰近地區氣象臺、站的氣象資料推算山區的基本風速，并應結合實際運行經驗確定。當無可靠資料時，宜將附近平原地區的統計值提高10％。
4.0.4 基本風速不宜低于27m／s，必要時還宜按稀有風速條件進行驗算。
4.0.5 輕冰區宜按無冰，5mm或10mm覆冰厚度設計；中冰區宜按15mm或20mm覆冰厚度設計；重冰區宜按20mm、30mm、40mm或50mm覆冰厚度設計。必要時還宜按稀有覆冰條件進行驗算。
4.0.6 地線設計冰厚，除無冰區段外，應較導線增加5mm。
4.0.7 設計時應加強對沿線已建線路設計、運行情況的調查，應分析微地形、微氣象條件、導線易舞動地區等影響。
4.0.8 大跨越基本風速，當無可靠資料時，宜將附近陸上輸電線路的風速統計值換算到跨越處歷年大風季節平均最低水位以上10m處，并增加10％，分析水面影響再增加10％后選用。大跨越基本風速不應低于相連接的陸上輸電線路的基本風速。
4.0.9 大跨越設計冰厚，除無冰區段外，宜較附近一般輸電線路的設計冰厚增加5mm。
4.0.10 設計用年平均氣溫，應符合下列規定：
1 當?shù)貐^(qū)年平均氣溫在3℃～17℃時，應取與年平均氣溫值鄰近的5的倍數值；
2 當?shù)貐^(qū)年平均氣溫小于3℃和大于17℃時，應分別按年平均氣溫減少3℃和5℃后，取與此數鄰近的5的倍數值。
4.0.11 安裝工況應采用風速10m／s、無冰，同時氣溫應符合下列規定：
1 最低氣溫為—40℃和—30℃的地區，宜采用—15℃；
2 最低氣溫為—20℃的地區，宜采用—10℃；
3 最低氣溫為—10℃的地區，宜采用—5℃；
4 最低氣溫為0℃的地區，宜采用5℃。
4.0.12 雷電過電壓工況的氣溫宜采用15℃。當基本風速折算到導線平均高度處其值大于或等于35m／s時，雷電過電壓工況的風速宜取15m／s；當基本風速折算到導線平均高度處其值小于35m／s時，雷電過電壓工況的風速宜取10m／s；校驗導線與地線之間的距離時，應采用無風、無冰工況。
4.0.13 操作過電壓工況的氣溫可采用年平均氣溫，風速宜取基本風速折算到導線平均高度處風速的50％，但不宜低于15m／s，且應無冰。
4.0.14 帶電作業工況的風速可采用10m／s，氣溫可采用15℃，且應無冰。
4.0.15 覆冰工況的風速宜采用10m／s，氣溫宜采用—5℃。
5 導線和地線
5.0.1 導線截面宜根據系統需要按經濟電流密度選擇，且應滿足可聽噪聲和無線電干擾等技術條件的要求，并通過年費用最小法進行綜合技術經濟比較后確定。
5.0.2 海拔500m及以下地區,距離線路邊相導線地面水平投影外側20m、對地2m高度處，且頻率為0.5MHz時。無線電干擾設計控制值不應大于58dB(μV／m)。
5.0.3 海拔500m及以下地區,距離線路邊相導線地面水平投影外側20m處，濕導線的可聽噪聲設計控制值不應大于55dB(A)，并應符合環境保護主管部門批復的聲環境指標。
5.0.4 驗算導線允許載流量時，導線的允許溫度宜按下列規定取值：
1 鋼(鋁包鋼)芯鋁絞線和鋼(鋁包鋼)芯鋁合金絞線宜采用70℃，必要時可采用80℃；大跨越宜采用90℃。
2 鋁包鋼絞線可采用80℃，大跨越可采用100℃，也可經試驗確定。
注：環境氣溫宜采用最熱月平均最高溫度；風速采用0.5m／s(大跨越采用0.6m／s)；太陽輻射功率密度采用0.1W／cm2。
5.0.5 地線(包括光纖復合架空地線)除應滿足短路電流熱容量要求外，應按電暈起暈條件進行校驗，地線表面靜電場強與起暈場強之比不宜大于0.8。
5.0.6 地線(包括光纖復合架空地線)應滿足電氣和機械使用條件要求，可選用鋁包鋼絞線或復合型絞線。驗算短路熱穩定時，地線的允許溫度宜按下列規定取值：
1 鋼(鋁包鋼)芯鋁絞線和鋼(鋁包鋼)芯鋁合金絞線可采用200℃。
2 鋁包鋼絞線可采用300℃。
3 光纖復合架空地線的允許溫度應采用產品試驗保證值。
5.0.7 地線為光纖復合架空地線時應滿足耐雷擊性能的要求。短路電流值和相應的計算時間應根據系統條件確定。
5.0.8 導、地線在弧垂最低點的設計安全系數不應小于2.5，懸掛點的設計安全系數不應小于2.25。地線設計安全系數，不應小于導線的設計安全系數。
5.0.9 導、地線在弧垂最低點的最大張力，應按下式計算：
式中：Tmax——導、地線在弧垂最低點的最大張力(N)；
Tp——導、地線的拉斷力(N)；
Kc——導、地線的設計安全系數。
5.0.10 在稀有風速或稀有覆冰氣象條件時，弧垂最低點的最大張力，不應超過導、地線拉斷力的60％。懸掛點的最大張力，不應超過導、地線拉斷力的66％。
5.0.11 導、地線防振措施應符合下列規定：
1 鋁鋼截面比不小于4.29的鋼芯鋁絞線，其平均運行張力的上限不應超過拉斷力的25％。采用阻尼間隔棒時，檔距在600m及以下可不再采用其他防振措施；檔距在600m以上應采用防振錘(阻尼線)或再另加護線條防振。阻尼間隔棒宜不等距、不對稱布置。
2 鍍鋅鋼絞線或鋁包鋼絞線平均運行張力的上限和防振措施，應符合表5.0.11的規定。

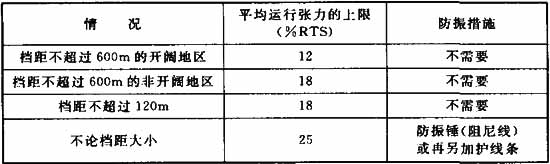

表5.0.11 鍍鋅鋼絞線或鋁包鋼絞線平均運行張力的上限和防振措施
5.0.12 導、地線架設后的塑性伸長，應按制造廠提供的數據或通過試驗確定，塑性伸長對弧垂的影響宜采用降溫法補償。當無資料時，鋼芯鋁絞線的塑性伸長及降溫值可按表5.0.12的規定確定。

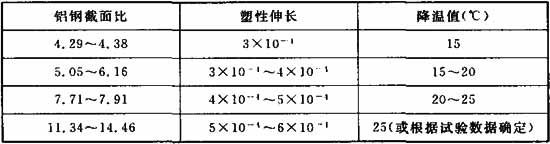

表5.0.12 鋼芯鋁絞線的塑性伸長及降溫值
注：對大鋁鋼截面比的鋼芯鋁絞線或鋼芯鋁合金絞線應由制造廠家提供塑性伸長值或降溫值。
5.0.13 線路經過導線易發生舞動地區時，應采取防舞措施；線路經過可能發生舞動地區時，應預留防舞措施。
6 絕緣子和金具
6.0.1 絕緣子機械強度的最小安全系數應符合表6.0.1的規定。雙聯及多聯絕緣子串應驗算斷一聯后的機械強度，其荷載及安全系數應按斷聯情況確定。
表6.0.1 絕緣子機械強度最小安全系數
| 情況 |
最大使用荷載 | 常年荷載 | 驗算荷載 | 斷線 | 斷聯 | |
| 盤型絕緣子 | 棒型絕緣子 | |||||
| 安全系數 | 2.7 | 3.0 | 4.0 | 1.8 | 1.8 | 1.5 |
注：1 常年荷載指年平均氣溫條件下絕緣子所承受的荷載，驗算荷載是驗算條件下絕緣子所承受的荷載；
2 斷線、斷聯的氣象條件是無風、有冰、—5℃；
3 設計懸垂串時，導、地線張力可按本規范第10.1節的規定取值。
6.0.2 絕緣子承受的各種荷載應按下式計算：
式中：T——絕緣子承受的最大使用荷載、驗算荷載、斷線荷載、斷聯荷載或常年荷載(kN)；
TR——絕緣子的額定機械破壞負荷(kN)；
KI——絕緣子機械強度的安全系數，按本規范表6.0.1采用。
6.0.3 采用黑色金屬制造的金具表面應熱鍍鋅或采取其他相應的防腐措施。
6.0.4 金具強度的安全系數應符合下列規定：
1 最大使用荷載情況不應小于2.5；
2 斷線、斷聯、驗算情況不應小于1.5。
6.0.5 絕緣子串及金具應采取均壓和防電暈措施。有特殊要求需要另行研制或采用非標準金具時，應經試驗合格后再使用。
6.0.6 當線路與直流輸電工程接地極距離小于5km時，地線(包括光纖復合架空地線)應絕緣；大于或等于5km時，應通過計算或分析確定地線(包括光纖復合架空地線)是否絕緣。地線絕緣時宜使用雙聯絕緣子串。
6.0.7 與橫擔連接的第一個金具應轉動靈活且受力合理，其強度應高于串內其他金具強度。
6.0.8 懸垂V型絕緣子串兩肢之間夾角的一半可小于最大風偏角5°～10°，也可通過試驗確定。
6.0.9 線路經過易舞動區應適當提高金具和絕緣子串的機械強度。
6.0.10 在易發生嚴重覆冰地區，宜增加絕緣子串長或采用V型串、八字串。
6.0.11 耐張塔跳線宜采用剛性跳線。
7 絕緣配合、防雷和接地
7.0.1 1000kV架空輸電線路的絕緣配合，應使線路能在工頻電壓、操作過電壓和雷電過電壓等各種條件下安全可靠地運行。

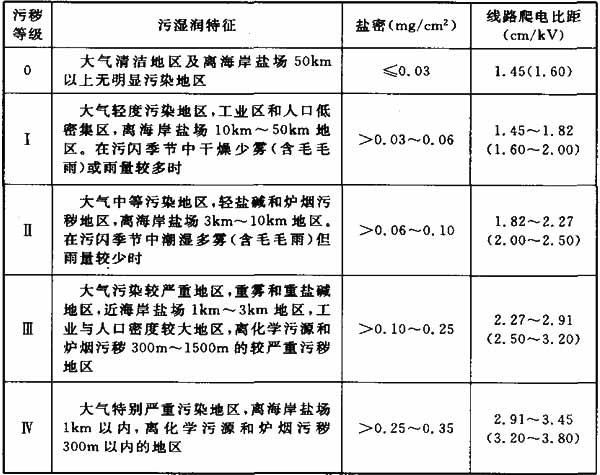

7.0.2 1000kV架空輸電線路的防污絕緣設計，應按審定的污穢分區圖劃定的污穢等級，并結合現場實際調查結果進行。絕緣子片數的確定可采用爬電比距法，也可采用污耐壓法。當采用爬電比距法時，絕緣子片數應按公式7.0.2-1、公式7.0.2-2計算。污穢等級標準分級應符合本規范附錄A的規定。
式中：Ls——單片絕緣子的有效爬電距離；
n——海拔1000m時每聯絕緣子所需片數；
λ——爬電比距(cm／kV)；
U——系統標稱電壓(kV)；
Ke——單片絕緣子的爬電距離有效系數；
L01——單片絕緣子的幾何爬電距離。
7.0.3 耐張絕緣子串的絕緣子片數可取懸垂串同樣的數值。在同一污區，其爬電比距根據運行經驗較懸垂絕緣子串可適當減少。
7.0.4 在輕、中污區復合絕緣子的爬電距離不宜小于盤型絕緣子；在重污區其爬電距離應根據污穢閃絡試驗結果確定。復合絕緣子兩端都應加均壓環，其中導線側應安裝大、小雙均壓環，其有效絕緣長度應滿足雷電過電壓和操作過電壓的要求。
7.0.5 高海拔地區懸垂絕緣子串的片數宜按下式計算：
式中：nH——高海拔地區每聯絕緣子所需片數；
H——海拔高度(H≤2000m)；

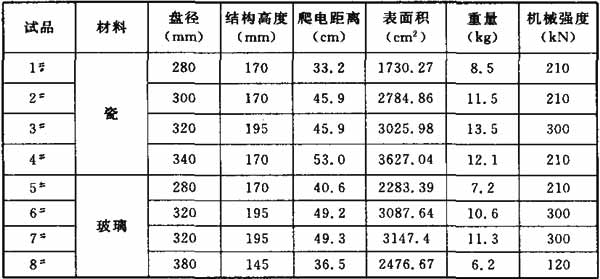

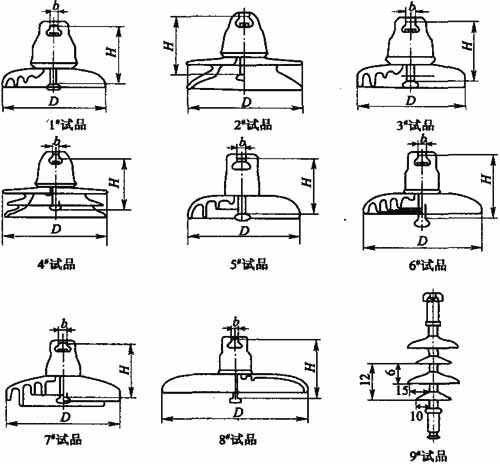

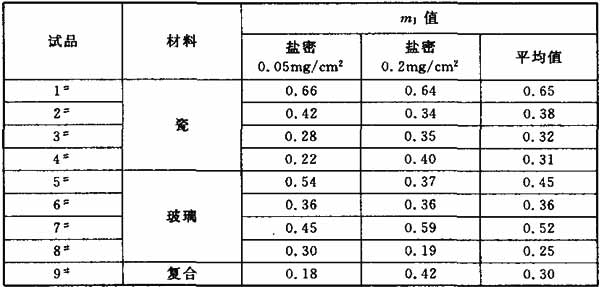

m1——特征指數，反映氣壓對于污閃電壓的影響程度，由試驗確定。各種絕緣子m1參考值應符合本規范附錄B的規定。
7.0.6 1000kV架空輸電線路在相應風偏條件下，帶電部分與桿塔構件(包括拉線、腳釘?shù)?的最小間隙，應符合表7.0.6-1、表7.0.6-2的規定。

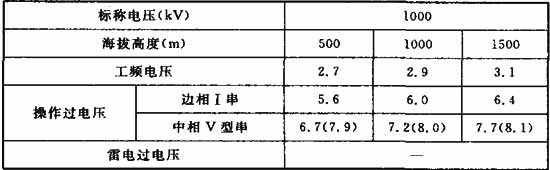

表7.0.6-1 單回路帶電部分與桿塔構件的最小間隙
注：括號內數值為對上橫擔最小間隙值。
表7.0.6-2 雙回路帶電部分與桿塔構件的最小間隙
| 標稱電壓（kV） |
1000 | ||
| 海拔高度 | 500 | 1000 | 1500 |
| 工頻電壓 | 2.7 | 2.9 | 3.1 |
| 操作過電壓 | 6.0 | 6.2 | 6.4 |
| 雷電過電壓 | 6.7 | 7.1 | 7.6 |
注：最小間隙值為Ⅰ串數據。
7.0.7 帶電作業時，帶電部分對桿塔接地部分的最小校驗間隙應符合表7.0.7-1和表7.0.7-2的規定，同時應滿足帶電作業的技術要求。
表7.0.7-1 單回路帶電作業時帶電部分對桿塔接地部分的校驗間隙
| 海拔高度 |
500 | 1000 | 1500 |
| 中相Ⅴ串校驗間隙 | 6.2 | 6.7 | 7.2 |
| 邊相Ⅰ串校驗間隙 | 5.6 | 6.0 | 6.4 |
表7.0.7-2 雙回路帶電作業時帶電部分對桿塔接地部分的校驗間隙
| 海拔高度 | 0 | 500 |
| 塔身校驗間隙 |
5.2 | 5.5 |
| 下側橫擔校驗間隙 | 5.4 | 5.7 |
| 頂部構架校驗間隙 | 6.5 | 6.8 |
注：1 操作人員需停留工作的部位，還應滿足人體活動范圍0.5m的要求；
2 校驗帶電作業的間隙時，采用的計算條件為氣溫＋15℃、風速10m／s；
3 帶電作業間隙不作為鐵塔設計的控制條件。
7.0.8 空氣放電電壓海拔修正系數可按下式確定：
式中：Ka——空氣放電電壓海拔修正系數；
H——海拔高度(H≤2000m)；

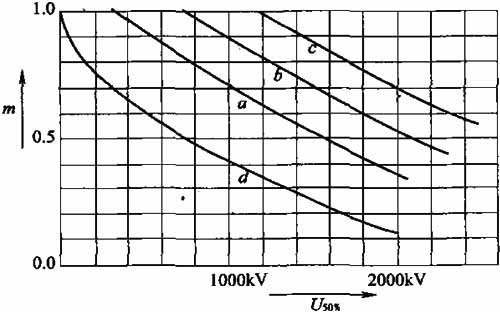

m——海拔修正因子；工頻電壓、雷電過電壓海拔修正因子m＝1.0；操作過電壓海拔修正因子可按海拔修正因子與電壓的關系(圖7.0.8)中的曲線a、c取值。
圖7.0.8 海拔修正因子
a-相對地絕緣；b-縱向絕緣；c-相間絕緣；d-棒-板間隙
7.0.9 1000kV架空輸電線路的防雷設計，應根據負荷的性質和系統運行方式，結合當?shù)匾延械倪\行經驗、地區雷電活動的強弱特點、地形地貌特點及土壤電阻率高低等因素，在計算耐雷水平后，通過技術經濟比較，采用合理的防雷方式，并應符合下列規定：
1 應沿全線架設雙地線；
2 在變電站2km進出線段的線路宜適當加強防雷措施。
7.0.10 桿塔上地線對邊相導線的保護角應符合下列規定：
1 單回路線路保護角，在平原丘陵地區不宜大于6°，在山區不宜大于—4°；
2 雙回路線路保護角，在平原丘陵地區不宜大于—3°，在山區不宜大于—5°；
3 耐張塔地線對跳線保護角，平原單回路不宜大于6°，山區單回路和雙回路不宜大于0°；
4 變電站2km進出線段不宜大于—4°。
7.0.11 桿塔上兩根地線之間的距離，不宜超過地線與導線間垂直距離的5倍。宜用數值計算的方法確定檔距中央導線與地線之間的距離。當雷擊檔距中央地線時，地線對導線發生的反擊閃絡的耐雷水平不宜低于200kA。
7.0.12 在雷季干燥時，每基桿塔不連地線的最大工頻接地電阻，應符合表7.0.12的規定。
表7.0.12 在雷季干燥時，每基桿塔不連地線的最大工頻接地電阻
| 土壤電阻率 (Ω·m) |
100及以下 |
100以上至500 | 500以上至1000 | 1000以上至2000 | 2000以上 |
| 工頻接地電阻 (Ω) |
10 | 15 | 20 | 25 | 30 |
注：如土壤電阻率超過2000Ω·m，接地電阻很難降到30Ω時，可采用6根～8根總長不超過500m的放射形接地體或連續伸長接地體，其接地電阻不受限制。
7.0.13 當敷設人工接地裝置時，通過耕地的線路接地體應埋設在耕作深度以下，位于居民區和水田的接地體應敷設成環形。
7.0.14 采用地線絕緣運行方式時，應限制地線上的感應電壓和電流，并應選用合適的放電間隙。
8 導線布置
8.0.1 導線的線間距離，應符合下列規定：
1 對1000m以下檔距，水平線間距離宜按下式計算：
式中：ki——懸垂絕緣子串系數，可按表8.0.1-1的規定確定；
D——導線水平線間距離；
Lk——懸垂絕緣子串長度；
U——系統標稱電壓(kV)；
fc——導線最大弧垂。
表8.0.1-1 ki系數
| 懸垂串型式 | Ⅰ-Ⅰ串 |
Ⅰ-Ⅴ串 | Ⅴ-Ⅴ串 |
| ki | 0.4 |
0.4 | 0 |
2 導線垂直排列的垂直線間距離，宜采用公式(8．0．1-1)計算結果的75％。使用懸垂絕緣子串的桿塔，其最小垂直線間距離宜符合表8．0．1-2的規定。
表8.0.1-2 使用懸垂絕緣子串桿塔的最小垂直線間距離
| 標稱電壓（kV） |
1000 |
| 垂直線間距離 |
16 |
3 導線三角排列的等效水平線間距離，宜按下式計算：
式中：Dx——導線三角排列的等效水平線間距離；
Dp——導線間水平投影距離；
Dx——導線間垂直投影距離。
8.0.2 上下層相鄰導線間或地線與相鄰導線間的最小水平偏移，重覆冰地區宜根據工程設計覆冰厚度、脫冰率、檔距等條件計算確定。
8.0.3 1000kV架空輸電線路換位應符合下列規定：
1 單回線路采用水平排列方式時，線路長度大于120km應換位；單回線路采用三角形排列及同塔雙回線路按逆相序排列時，其換位長度可適當延長。一個變電站的每回出線小于120km，但其總長度大于200km時，可采用換位或變換各回輸電線路相序排列的措施；
2 對于Ⅱ接線路應校核不平衡度，必要時應設置換位。
9 桿塔型式
9.0.1 桿塔類型宜符合下列規定：
1 桿塔可按其受力性質，分為懸垂型、耐張型桿塔。懸垂型桿塔可分為懸垂直線和懸垂轉角桿塔；耐張型桿塔分可為耐張直線、耐張轉角和終端桿塔。
2 桿塔可按其回路數分為單回路和雙回路桿塔。單回路桿塔導線可水平排列，也可三角排列或垂直排列；雙回路桿塔導線宜按垂直排列，必要時可水平和垂直組合方式排列。
9.0.2 桿塔外形規劃與構件布置應按導線和地線排列方式，以結構簡單、受力均衡、傳力清晰、外形美觀為原則，同時結合占地范圍、桿塔材料、運行維護、施工方法、制造工藝等因素在充分進行設計優化的基礎上選取技術先進、經濟合理的設計方案。
9.0.3 桿塔使用原則宜符合下列規定：
1 不同類型桿塔的選用應依據線路路徑特點，按安全可靠、經濟合理、維護方便和有利于環境保護的原則進行。
2 山區線路桿塔，應依據地形特點，配合不等高基礎，采用全方位長短腿結構型式。
3 線路走廊擁擠地帶，可采用導線三角形或垂直排列的桿塔，也可采用V型、Y型和L型絕緣子串。
4 懸垂直線桿塔兼小角度轉角時，其轉角度數不宜大于3°。懸垂轉角桿塔的轉角度數不宜大于20°。
5 重冰區線路宜采用單回路桿塔。
10 桿塔荷載及材料
11 桿塔結構
12 基 礎
12.0.1 基礎型式的選擇，應結合線路沿線地質、施工條件和桿塔型式的特點綜合確定，并應符合下列規定：
1 當有條件時，應采用原狀土基礎。
2 一般地區可選用現澆鋼筋混凝土基礎或混凝土基礎；巖石地區可采用錨筋基礎或巖石嵌固基礎；軟土地基可采用大板基礎、樁基礎或沉井基礎；運輸或澆制混凝土有困難的地區，可采用裝配式基礎。
3 山區線路應采用全方位長短腿鐵塔和不等高基礎配合使用的方案。
12.0.2 基礎穩定、基礎承載力應采用荷載的設計值進行計算；地基的不均勻沉降、基礎位移等應采用荷載的標準值進行計算。
12.0.3 基礎的上拔和傾覆穩定應按下式計算：
式中：γf——基礎的附加分項系數，應按表12.0.3的規定確定；
Te——基礎上拔或傾覆外力設計值；
A(γk、γs、γc…)——基礎上拔或傾覆的承載力函數；
γk——幾何參數的標準值；
γs、γc——土及混凝土的重度設計值(取土及混凝土的實際重度)。

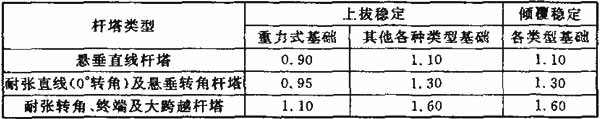

表12.0.3 基礎附加分項系數γf
12.0.4 基礎底面壓應力，應按下式計算：
1 當軸心荷載作用時：
式中：P——基礎底面處的平均壓應力設計值；
fa——修正后的地基承載力特征值；
γrf——地基承載力調整系數，宜取γrf＝0.75。
2 當偏心荷載作用時，除應按公式(12.0.4-1)計算外，還應按下式計算：
式中：Pmax——基礎底面邊緣的最大壓應力設計值。
12.0.5 基礎混凝土強度等級不應低于C20級。
12.0.6 巖石基礎的地基應逐基鑒定。
12.0.7 基礎的埋深應大于0.5m。凍土地區的基礎埋深應符合現行行業標準《凍土地區建筑地基基礎設計規范》JGJ 118的有關規定。
12.0.8 跨越河流或位于洪泛區的基礎，應收集水文地質資料，必要時應考慮沖刷作用和漂浮物的撞擊影響，并應采取相應的防護措施。
12.0.9 當位于地震烈度為7度及以上的地區且場地為飽和砂土和飽和粉土時，應計算地基液化的可能性，并應采取必要的穩定地基或基礎的抗震措施。
12.0.10 轉角塔、終端塔的基礎宜根據相關要求采取預偏措施。
13 對地距離及交叉跨越
13.0.1 導線對地面、建筑物、樹木、鐵路、道路、河流、管道、索道及各種架空線路的距離，應按導線運行溫度40℃(當導線按允許溫度80℃設計時，導線運行溫度取50℃)情況或覆冰無風情況的最大弧垂計算，并按最大風情況的最大風偏(或按覆冰情況)進行風偏校驗。重覆冰區的線路，還應計算導線不均勻覆冰、驗算覆冰情況下的弧垂增大。
注：1 計算對地距離時可不計算由于電流，太陽輻射等引起的弧垂增大，但應計算導線架線后塑性伸長的影響和設計、施工的誤差；
2 大跨越的導線弧垂應按導線實際能夠達到的最高溫度計算；
3 輸電線路與鐵路、高速公路及一級公路交叉，且交叉檔距大于200m時，最大弧垂應按導線允許溫度計算，導線的允許溫度應按不同要求取70℃或80℃。
13.0.2 導線對地面的最小距離，以及與山坡、峭壁、巖石之間的最小凈空距離，應符合下列規定：
1 在最大計算弧垂情況下，導線與地面的最小距離應符合表13.0.2-1的規定。

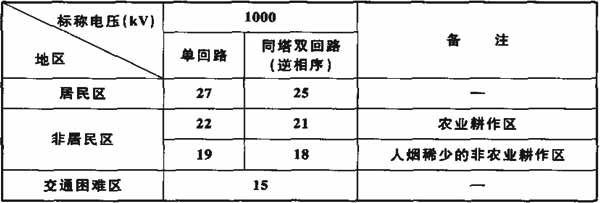

表13.0.2-1 導線對地面的最小距離
2 在最大計算風偏情況下，導線與山坡、峭壁、巖石之間的最小凈空距離應符合表13.0.2-2的規定。

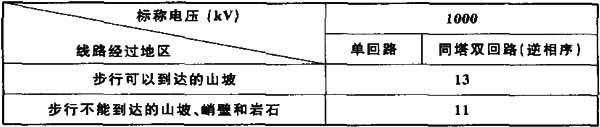

表13.0.2-2 導線與山坡、峭壁、巖石之間的最小凈空距離
13.0.3 線路鄰近居住建筑時，居住建筑所在位置距地1.5m高處最大未畸變場強不應超過4kV／m。
13.0.4 1000kV架空輸電線路不應跨越居住建筑以及屋頂為燃燒材料危及線路安全的建筑物。導線與建筑物之間的距離應符合下列規定：
1 在最大計算弧垂情況下，導線與建筑物之間的最小垂直距離應符合表13.0.4-1規定的數值。
表13.0.4-1 導線與建筑物之間的量小垂直距離
| 標稱電壓（kV） | 1000 |
| 垂直距離 | 15.5 |
2 在最大計算風偏情況下，1000kV架空輸電線路邊導線與建筑物之間的最小凈空距離應符合表13.0.4-2規定的數值。
表13.0.4-2 導線與建筑物之間的最小凈空距離
| 標稱電壓（kV） | 1000 |
| 垂直距離 |
15 |
3 無風情況下，邊導線與建筑物之間的水平距離應符合表13.0.4-3規定的數值。
表13.0.4-3 邊導線與建筑物之間的水平距離
| 標稱電壓（kV） | 1000 |
| 垂直距離 |
7 |
13.0.5 1000kV架空輸電線路經過經濟作物和集中林區時，宜采用加高桿塔跨越林木不砍通道的方案，并應符合下列規定：
1 當跨越時，導線與樹木(按自然生長高度)之間的最小垂直距離應符合表13.0.5-1規定的數值。
表13.0.5-1 導線與樹木之間的最小垂直距離
| 標稱電壓（kV） | 1000 | |
| 單回路 | 同塔雙回路（逆相序） | |
| 垂直距離 | 14 | 13 |
2 當砍伐通道時，通道凈寬度不應小于線路寬度加通道附近主要樹種自然生長高度的2倍。通道附近超過主要樹種自然生長高度的非主要樹種樹木應砍伐。
3 1000kV架空輸電線路通過公園、綠化區或防護林帶，在最大計算風偏情況下，導線與樹木之間的最小凈空距離應符合表13.0.5-2規定的數值。
表13.0.5-2 導線與樹木之間的最小凈空距離
| 標稱電壓（kV） | 1000 |
| 凈空距離 |
10 |
4 1000kV架空輸電線路通過果樹、經濟作物林或城市灌木林不應砍伐通道。導線與果樹、經濟作物、城市綠化灌木以及街道行道樹木之間的最小垂直距離應符合表13.0.5-3規定的數值。
表13.0.5-3 導線與果樹、經濟作物、城市綠化灌木及街道行道樹木之間的最小垂直距離
| 標稱電壓（kV） | 1000 | |
| 單回路 | 同塔雙回路（逆相序） |
|
| 垂直距離 | 16 | 15 |
13.0.6 1000kV架空輸電線路跨越弱電線路(不包括光纜和埋地電纜)時，其交叉角應符合表13.0.6的規定。
表13.0.6 1000kV架空輸電線路跨越弱電線路(不包括光纜和埋地電纜)的交叉角
| 弱電線路等級 | 一級 | 二級 | 三級 |
| 交叉角 | ≥45° | ≥30° | 不限制 |
13.0.7 1000kV架空輸電線路與甲類火災危險性的生產廠房、甲類物品庫房、易燃、易爆材料堆場，以及可燃或易燃、易爆液(氣)體儲罐的防火間距，不應小于桿塔全高加3m。
13.0.8 1000kV架空輸電線路與地埋輸油、輸氣管道的平行接近距離，應根據線路和管道的具體參數計算確定。
13.0.9 1000kV架空輸電線路與鐵路、道路、河流、管道、索道及各種架空線路交叉或接近的要求，應符合下列規定：
1 1000kV架空輸電線路與鐵路、道路、河流、管道、索道及各種架空線路交叉最小垂直距離，應符合表13.0.9-1的規定。

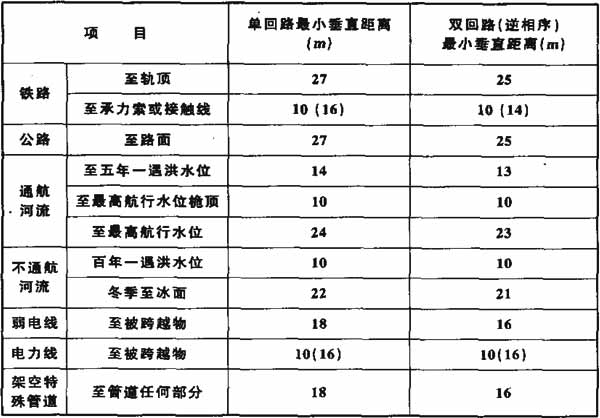

表13.0.9-1 1000kV架空輸電線路與鐵路、道路、河流、管道、索道及各種架空線路交叉最小垂直距離
注：垂直距離中，括號內的數值用于跨桿(塔)頂。

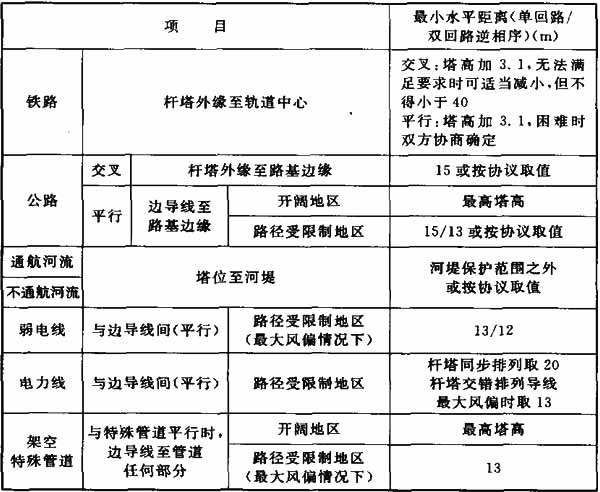

2 1000kV架空輸電線路與鐵路、道路、河流、管道、索道及各種架空線路水平接近距離，應符合表13.0.9-2的規定。
表13.0.9-2 1000kV架空輸電線路與鐵路、道路、河流、管道、索道及各種架空線路水平接近距離
注：1 宜遠離低壓用電線路和通信線路，在路徑受限制地區，與低壓用電線路和通信線路的平行長度不宜大于1500m，與邊導線的水平距離宜大于50m，必要時，通信線路應采取防護措施，受靜電或電磁感應影響電壓可能異常升高的入戶低壓線路應給予必要的處理；
2 走廊內受靜電感應可能帶電的金屬物應予以接地；
3 跨越220kV及以上線路，鐵路，高速公路，一級公路，一、二級通航河流及特殊管道等時，懸垂絕緣子串宜采用雙掛點、雙聯Ⅰ串或Ⅴ串型式；
4 線路跨越鐵路，高速公路，一級公路，電車道，一、二級通航河流，110kV及以上電力線，特殊管道，索道時，不得接頭；
5 跨越110kV及以上輸電線路時，交叉角不應小于15°?？缭借F路時，交叉角不宜小于45°，但不應小于30°，且不宜在鐵路車站出站信號機以內跨越。
14 環境保護
14.0.1 輸電線路設計應符合國家有關環境保護、水土保持的規定。
14.0.2 輸電線路設計中應對電磁干擾、噪聲等污染因子采取必要的防治措施。
14.0.3 輸電線路可聽噪聲控制值和無線電干擾控制值應符合本規范第5.0.2條和第5.0.3條的規定。
14.0.4 對沿線相關的弱電線路和無線電設施應進行通信保護設計并采取相應的處理措施。
14.0.5 山區線路應采用全方位長短腿加不等高基礎配合使用。
14.0.6 線路經過經濟作物或林區時，宜采取跨越設計。
15 勞動安全和工業衛生
15.0.1 輸電線路設計時，應滿足國家規定的有關防火、防爆、防塵、防毒及勞動安全與衛生等的要求。
15.0.2 輸電線路桿塔應采取高空作業工作人員的安全保護措施。
15.0.3 施工時應針對由鄰近輸電線路可能產生的感應電壓采取安全保護措施。
15.0.4 對平行接近或交叉的其他輸電線路、通信線等存在感應電壓影響時，且鄰近線路在施工、運行和維修時，應做好安全措施。
16 附屬設施
16.0.1 新建輸電線路在交通困難地區設巡線站時，其維護半徑可取40km～50km，如沿線交通方便或該地區已有生產運行機構，也可不設巡檢站。巡檢站應配備必要的備品備件、檢修材料、維護檢修工器具以及交通工具。
16.0.2 桿塔上的固定標志應符合下列規定：
1 所有桿塔均應標明線路的名稱、代號和桿塔號；
2 所有耐張型桿塔、分支桿塔和換位桿塔前后各一基桿塔上，均應有明顯的相位標志；
3 在多回路桿塔上或在同一走廊內平行線路的桿塔上，均應標明每一線路的名稱和代號；
4 高桿塔應按航空部門的規定裝設航空障礙標志；
5 桿塔上固定標志的尺寸、顏色和內容還應符合運行部門的要求；
6 跨越鐵路時桿塔處應設置標志牌。
16.0.3 新建輸電線路宜根據現有運行條件配備適當?shù)耐ㄐ旁O施。
16.0.4 一般線路桿塔登高設施可選用腳釘或直爬梯，并可設置簡易的檢修人員休息平臺。大跨越桿塔應設置旋轉爬梯，必要時可增設攀爬機或電梯等設施。
16.0.5 桿塔可安裝高空作業人員的防墜落裝置。
附錄A 高壓架空線路污穢分級標準
附錄A 高壓架空線路污穢分級標準
表A 高壓架空線路污穢分級標準
注：爬電比距計算時取系統最高工作電壓；表中括號內數字為按標稱電壓計算的值。
附錄B 各種絕緣子的特征指數M1參考值
B.0.1 各種絕緣子的特征指數m1參考值應符合表B.0.1-1的規定。瓷和玻璃絕緣子試品的尺寸應符合表B.0.1-2的規定，各種絕緣子試品的形狀見圖B.0.1。
表B.0.1-1 各種絕緣子的特征指數m1參考值
表B.0.1-2 瓷和玻璃絕緣子試品的尺寸
圖B.0.1 各種絕緣子試品的形狀
