GB 50524-2010 紅外線同聲傳譯系統工程技術規范 （完整版）
1 總 則
1.0.1 為規范紅外線同聲傳譯系統工程的設計、施工和驗收，保證工程質量，促進技術進步，獲得良好的社會效益、經濟效益和環境效益，制定本規范。
1.0.2 本規范適用于紅外線同聲傳譯系統工程的設計、施工及驗收。
1.0.3 紅外線同聲傳譯系統工程應密切結合使用環境，兼顧使用和維修，做到技術先進、經濟合理、安全適用。
1.0.4 紅外線同聲傳譯系統工程的設計、施工和驗收，除應符合本規范外，尚應符合國家現行標準的有關規定。
2 術 語
2.0.1 紅外線 infrared ray(IR)
波長為0.75μm～1000μm的電磁波。
2.0.2 紅外線同聲傳譯系統 infrared simultaneous interpretation system
利用紅外線進行聲音信號傳輸，把發言者的原聲和譯音語言傳送給接收單元的聲音處理系統。
2.0.3 紅外功率密度 infrared power density(IR power density)
紅外輻射功率與所輻射區域面積之比，單位為mW／cm2。
2.0.4 紅外發射主機 infrared transmitter
將音頻信號調制到系統規定的載波上，并發射出去的裝置。
2.0.5 紅外輻射單元 infrared radiator(IR radiator)
將紅外發射主機提供的音頻調制信號轉換成紅外信號的裝置。
2.0.6 紅外接收單元 infrared receiver(IR receiver)
接收紅外信號，并對接收到的紅外信號進行解調，還原原始音頻信號的裝置。
2.0.7 翻譯單元 simultaneous interpretation unit
為翻譯員提供收聽和發言控制，以及相應指示的設備。
2.0.8 同聲傳譯室 booths for simultaneous interpretation
經聲學專業設計，供翻譯員進行同聲傳譯工作的專用房間。
2.0.9 調制 modulation
用一個信號(調制波)去控制一個電振蕩(載波)參量的過程。
2.O.10 調頻 frequency modulation(FM)
載波的頻率隨調制信號的瞬時值成比例變化的調制方式。
2.0.11 副載波 subcarrier
用第一次調制所得的已調波作調制波，對第二個載波進行調制，第一次被調制的載波稱為副載波。
2.O.12 差分四相相移鍵控(DQPSK) differential quadrature phase shift keying
把要傳輸?shù)幕鶐盘?hào)先進行差分編碼，再用載波的4種不同相位來表征輸入數字信息的相位調制方式。
2.0.13 模擬紅外線同聲傳譯系統 analog infrared simultaneous interpretation system
采用模擬調制技術的紅外線同聲傳譯系統。
2.0.14 數字紅外線同聲傳譯系統 digital infrared simultaneous interpretation system
采用數字編碼、數字調制(DQPSK調制)技術的紅外線同聲傳譯系統。
2.0.15 音頻頻率響應 audio frequency response
音頻信號增益與頻率的關系。
2.0.16 總諧波失真 total harmonic distortion
音頻信號經過系統時，由于系統的非線性產生一系列諧波而導致的信號失真。
2.0.17 信號噪聲比 signal-to-noise ratio
信號與噪聲強度的比值。
2.0.18 計權信號噪聲比 weighted signal-to-noise ratio
根據人耳對于不同頻率聲音的靈敏度差異，把電信號修正為與聽感近似值后測得的信號噪聲比。
2.0.19 串音衰減 crosstalk attenuation
主串信號功率與主串信號經串音路徑到達被串通道輸出端功率的比值。
3 系統工程設計
4 系統工程施工
5 系統試運行
5.0.1 系統應在調試合格，且調試報告經建設單位認可后進行試運行。試運行期間，應按本規范表A. 0. 4的要求做好試運行記錄。
5.0.2 系統試運行時間宜為30h。
5.0.3 系統試運行應達到設計要求。
5.0.4 系統試運行結束，建設單位應根據試運行記錄寫出系統試運行報告。其內容應包括試運行起止日期，試運行過程是否有故障，故障產生的日期、次數、原因和排除狀況，系統功能是否符合設計要求及綜合評述。
6 系統工程竣工驗收
附錄A 工程施工質量控制記錄
附錄A 工程施工質量控制記錄
A. 0. 1 工程施工設備、材料進場時應按表A.0.1填寫設備、材料進場報驗單。

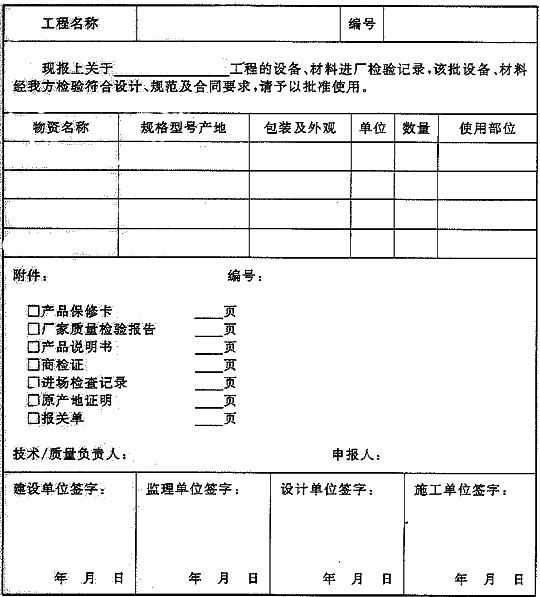

表A.0.1 設備、材料進場報驗單
A. 0. 2 工程有變更時應按表A. 0. 2填寫工程變更審核單。

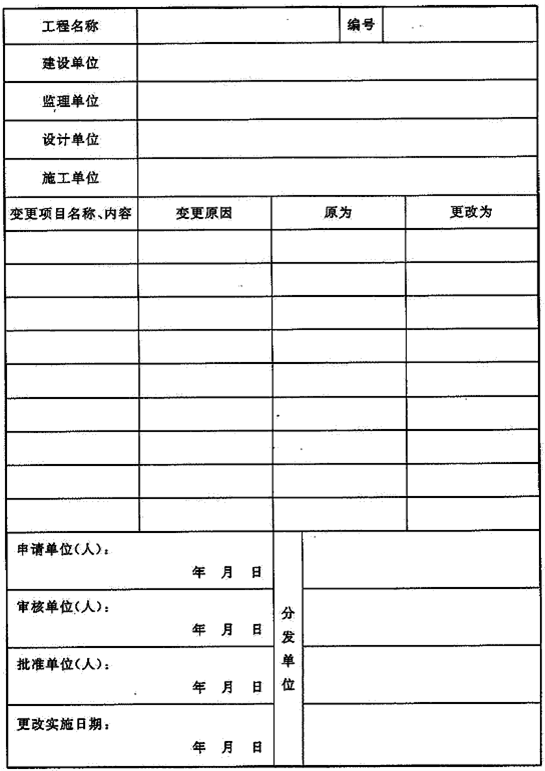

表A.0.2 工程變更審核單
A. 0. 3 隱蔽工程施工的驗收應按表A. 0. 3填寫隱蔽工程驗收單。

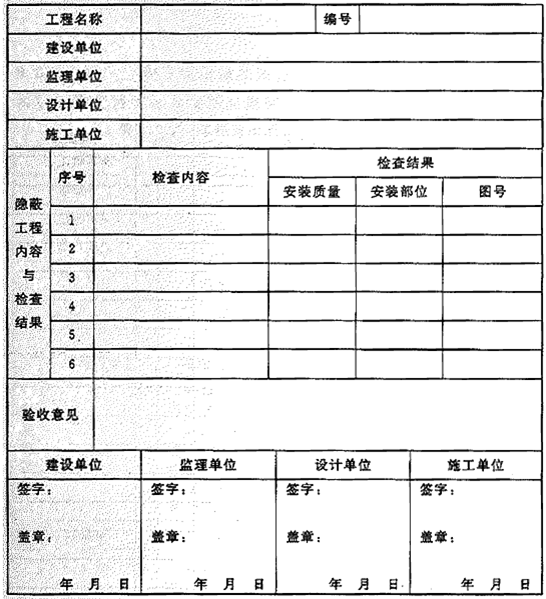

表A.0.3 隱蔽工程驗收單
注：1 檢查內容包括；（序號1）管道排列、走向、彎曲處理、固定方式；（序號2）管道搭鐵、接地；（序號3）管口安防護圈標識；（序號4）接線盒及橋架加蓋；（序號5）線纜對管道及線間絕緣電阻；（序號6）線纜接頭處理等；
2檢查結果的“安裝質量”欄內，按檢查內容序號，合格的打“√”，不合格的打“×”，并注明對應的部位、圖號；
3綜合安裝質量的檢查結果填寫在驗收意見欄內，并扼要說明情況。
A.0.4 系統試運行應按表A.0.4填寫系統試運行記錄。

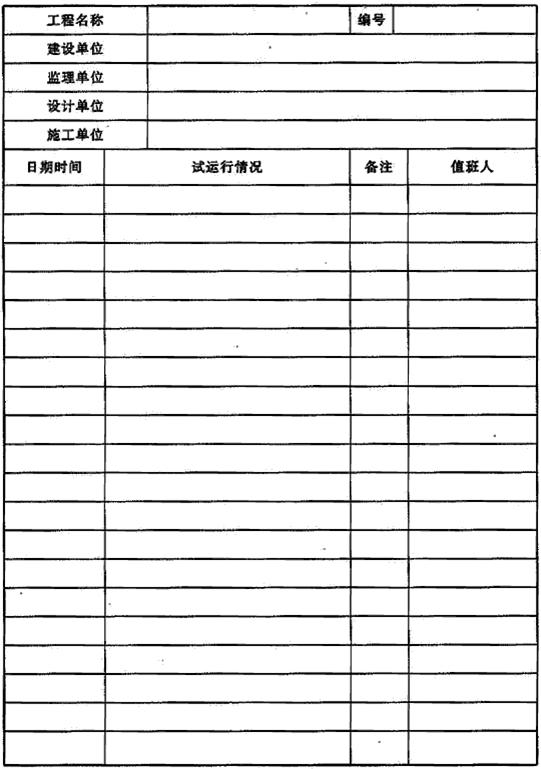

表A.0.4 系統試運行記錄
附錄B 工程檢測記錄
B.0.1 檢測工程安裝質量及觀感質量驗收記錄時，應按表B. 0. 1填寫工程安裝質量及觀感質量驗收記錄。

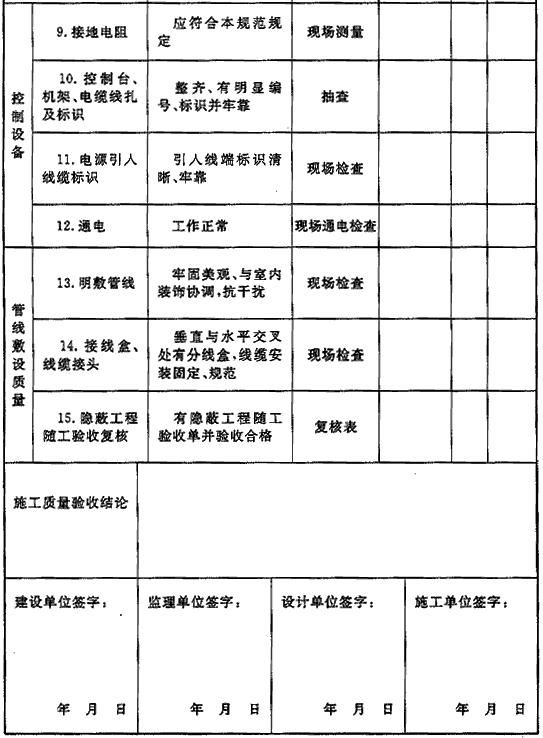

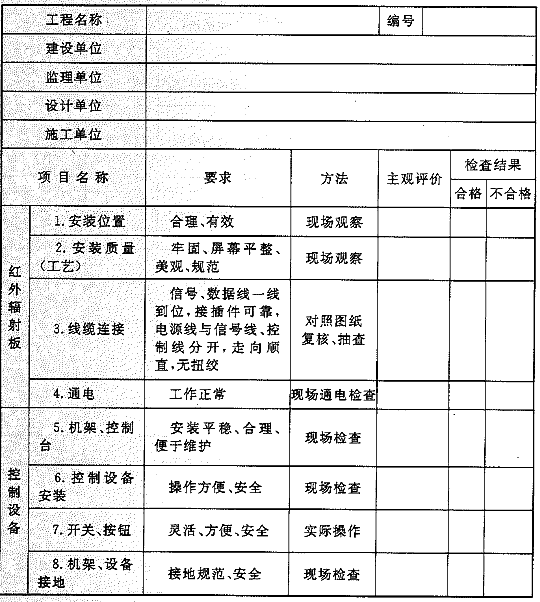

表B.0.1 檢測工程安裝質量及觀感質量驗收記錄
B.0.2 檢測系統技術性能時應按表B. 0. 2填寫系統技術性能指標驗收表。

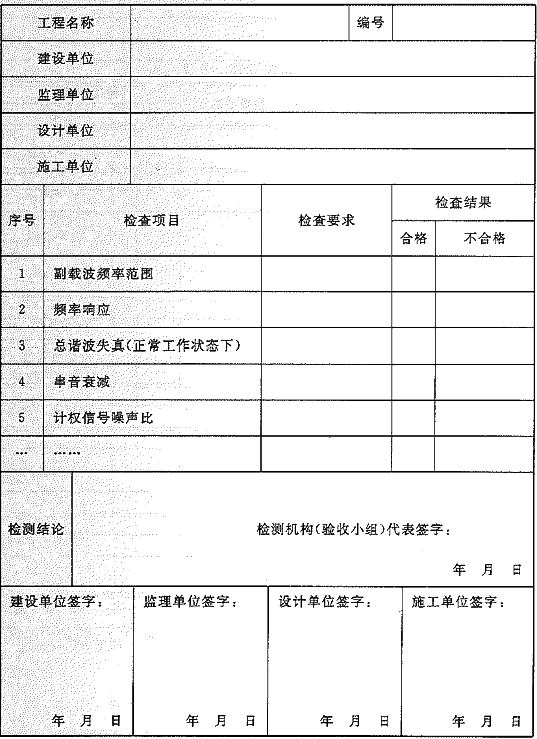

表B.0.2 系統技術性能指標驗收表
B.0.3 系統功能檢測時應按表B.0.3填寫系統功能檢測表。

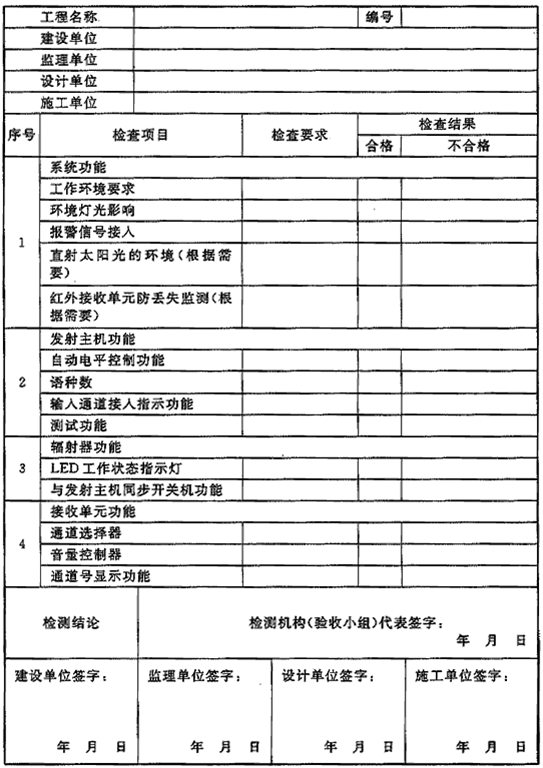

表B.0.3 系統功能檢測表
附錄C 工程驗收記錄
附錄C 工程驗收記錄

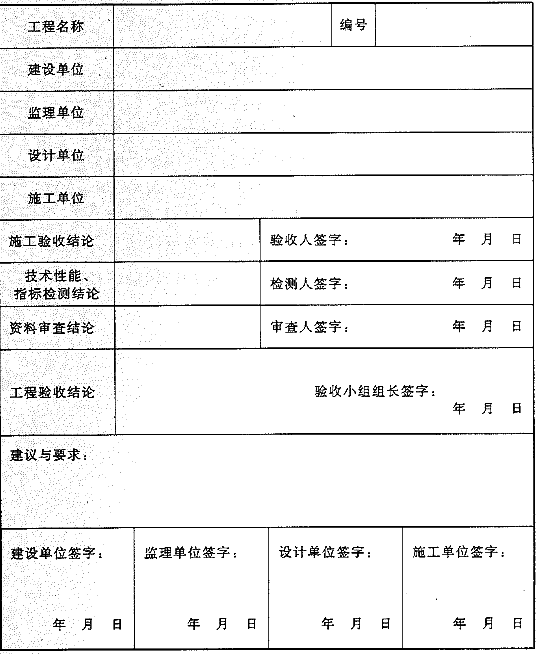

表C 驗收結論匯總表
