GB 50171-2012 電氣裝置安裝工程 盤、柜及二次回路接線施工及驗收規范 （完整版）
1 總 則
1.0.1 為保證盤、柜裝置及二次回路接線安裝工程的施工質量，促進工程施工技術水平的提高，確保盤、柜裝置及二次回路安全運行，制定本規范。
1.0.2 本規范適用于盤、柜及其二次回路接線安裝工程的施工及驗收。
1.0.3 盤、柜及二次回路接線的施工及驗收除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 盤、柜 switchboard outfit complete cubicle
指各類配電盤，保護盤，控制盤、屏、臺、箱和成套柜。
2.0.2 二次回路 secondary circuit
電氣設備的操作、保護、測量、信號等回路及回路中操動機構的線圈、接觸器、繼電器、儀表、互感器二次繞組等。
2.0.3 模擬母線 mimic bus
屏(臺)上模擬主電路和母線的示意圖。
2.0.4 小母線 mini-bus bar
成套柜、控制屏及繼電器屏安裝的二次接線公共連接點的導體。
2.0.5 端子排 terminal block
連接和固定電纜芯線終端或二次設備間連線端頭的連接器件。
2.0.6 端子 terminal
連接裝置和外部導體的元件。
2.0.7 接地 grounded
將電力系統或建筑物電氣裝置、設施過電壓保護裝置用接地線與接地體的連接。
2.0.8 保護接地 protective ground
中性點直接接地的低壓電力網中，電氣設備外殼與保護零線的連接。
2.0.9 接地網 grounding grid
由垂直和水平接地體組成的具有泄流和均壓作用的網狀接地裝置。
2.0.10 信號接地 logical signal ground
將邏輯信號系統的公共端接到地網，使其成為穩定的參考零電位。
2.0.11 工作接地 working ground
電氣裝置中，為運行需要所設的接地。
3 基本規定
3.0.1 盤、柜裝置及二次回路接線的安裝工程應按已批準的設計進行施工。
3.0.2 盤、柜在搬運和安裝時，應采取防振、防潮、防止框架變形和漆面受損等保護措施，必要時可將裝置性設備和易損元件拆下單獨包裝運輸。當產品有特殊要求時，尚應符合產品技術文件的規定。
3.0.3 盤、柜應存放在室內或能避雨、雪、風沙的干燥場所。對有特殊保管要求的裝置性設備和電氣元件，應按規定保管。
3. 0.4 盤、柜到達現場后，應在規定期限內做驗收檢查，并應符合下列規定：
1 包裝及密封應良好。
2 應開箱檢查銘牌，型號、規格應符合要求，設備應無損傷，附件、備件應齊全。
3 產品的技術文件應齊全。
3.0.5 盤、柜及二次回路接線施工應制定安全技術措施。
3.0.6 與盤、柜及二次回路接線施工有關的建筑工程，應符合下列規定：
1 建筑物、構筑物的工程質量應符合現行國家標準《建筑工程施工質量驗收統一標準》GB 50300的有關規定。當設備或設計有特殊要求時，尚應滿足其要求。
2 設備安裝前建筑工程應具備下列條件：
1)屋頂、樓板應施工完畢，不得滲漏。
2)室內地面施工應基本結束，室內溝道應無積水、雜物。
3)預埋件及預留孔應符合設計要求。
4)門窗應安裝完畢。
5)對有可能損壞或影響到已安裝設備的裝飾施工全部結束。
3 對有特殊要求的設備，安裝前建筑工程應具備下列條件：
1)所有裝飾工作應完畢，應清掃干凈。
2)裝有空調或通風裝置等設施的建筑工程，相關設施應安裝完畢，并投入運行。
3.0.7 設備安裝用的緊固件，應用鍍鋅制品或其他防銹蝕制品。
3.0.8 盤、柜上模擬母線的標識顏色應符合表3.0.8的規定。

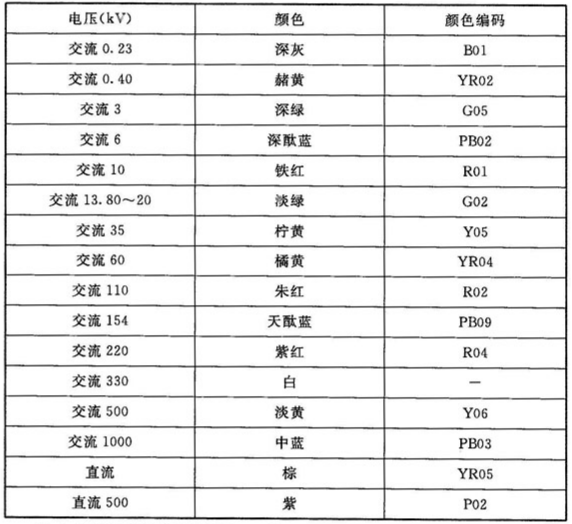

表3.0.8 模擬母線的標識顏色
注：1 模擬母線的寬度宜為6mm~12mm；
2 設備模擬的涂色與相同電壓等級的母線顏色一致。
3.0.9 二次回路接線施工完畢后，應檢查二次回路接線是否正確、牢靠。
3.0.10 二次回路接線施工完畢在測試絕緣時，應采取防止弱電設備損壞的安全技術措施。
3.0.11 二次回路的電源回路送電前，應檢查絕緣，其絕緣電阻值不應小于1MΩ，潮濕地區不應小于0.5MΩ。
3.0.12 安裝調試完畢后，在電纜進出盤、柜的底部或頂部以及電纜管口處應進行防火封堵，封堵應嚴密。
4 盤、柜的安裝
4.0.1 基礎型鋼的安裝應符合下列規定：
1 基礎型鋼應按設計圖紙或設備尺寸制作，其尺寸應與盤、柜相符，允許偏差應符合表4.0.1的規定。

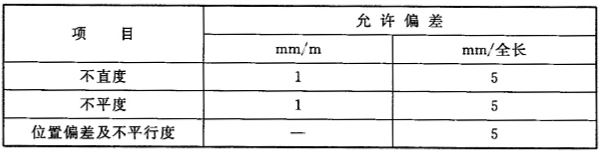

表4.0.1 基礎型鋼安裝的允許偏差
注：環形布置應符合設計要求。
2 基礎型鋼安裝后，其頂部宜高出最終地面10mm～20mm；手車式成套柜應按產品技術要求執行。
4.0.2 盤、柜安裝在振動場所，應按設計要求采取減振措施。
4.0.3 盤、柜間及盤、柜上的設備與各構件間連接應牢固?？刂?、保護盤、柜和自動裝置盤等與基礎型鋼不宜焊接固定。
4.0.4 盤、柜單獨或成列安裝時，其垂直、水平偏差及盤、柜面偏差和盤、柜間接縫等的允許偏差應符合表4.0.4的規定。
模擬母線應對齊、完整、安裝牢固。

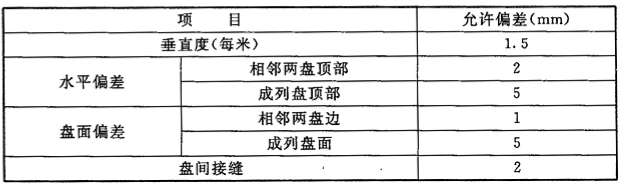

表 4.0.4 盤、柜安裝的允許偏差
4. 0.5 端子箱安裝應牢固、封閉良好，并應能防潮、防塵；安裝位置應便于檢查；成列安裝時，應排列整齊。
4.0.6 成套柜的安裝應符合下列規定：
1 機械閉鎖、電氣閉鎖應動作準確、可靠。
2 動觸頭與靜觸頭的中心線應一致，觸頭接觸應緊密。
3 二次回路輔助開關的切換接點應動作準確，接觸應可靠。
4.0.7 抽屜式配電柜的安裝應符合下列規定：
1 抽屜推拉應輕便靈活，并應無卡阻、碰撞現象，同型號、規格的抽屜應能互換。
2 抽屜的機械閉鎖或電氣閉鎖裝置應動作可靠。
3 抽屜與柜體間的二次回路連接插件應接觸良好。
4.0.8 手車式柜的安裝應符合下列規定：
1 機械閉鎖、電氣閉鎖應動作準確、可靠。
2 手車推拉應輕便靈活，并應無卡阻、碰撞現象，相同型號、規格的手車應能互換。
3 手車和柜體間的二次回路連接插件應接觸良好。
4 安全隔離板隨手車的進、出而相應動作開啟靈活。
5 柜內控制電纜不應妨礙手車的進、出，并應固定牢固。
4.0.9 盤、柜的漆層應完整，并應無損傷；固定電器的支架等應采取防銹蝕措施。
5 盤、柜上的電器安裝
5.0.1 盤、柜上的電器安裝應符合下列規定：
1 電器元件質量應良好，型號、規格應符合設計要求，外觀應完好，附件應齊全，排列應整齊，固定應牢固，密封應良好。
2 電器單獨拆、裝、更換不應影響其他電器及導線束的固定。
3 發熱元件宜安裝在散熱良好的地方，兩個發熱元件之間的連線應采用耐熱導線。
4 熔斷器的規格、斷路器的參數應符合設計及級配要求。
5 壓板應接觸良好，相鄰壓板間應有足夠的安全距離，切換時不應碰及相鄰的壓板。
6 信號回路的聲、光、電信號等應正確，工作應可靠。
7 帶有照明的盤、柜，照明應完好。
5.0.2 端子排的安裝應符合下列規定：
1 端子排應無損壞，固定應牢固，絕緣應良好。
2 端子應有序號，端子排應便于更換且接線方便；離底面高度宜大于350mm。
3 回路電壓超過380V的端子板應有足夠的絕緣，并應涂以紅色標識。
4 交、直流端子應分段布置。
5 強、弱電端子應分開布置，當有困難時，應有明顯標識，并應設空端子隔開或設置絕緣的隔板。
6 正、負電源之間以及經常帶電的正電源與合閘或跳閘回路之間，宜以空端子或絕緣隔板隔開。
7 電流回路應經過試驗端子，其他需斷開的回路宜經特殊端子或試驗端子。試驗端子應接觸良好。
8 潮濕環境宜采用防潮端子。
9 接線端子應與導線截面匹配，不得使用小端子配大截面導線。
5.0.3 二次回路的連接件均應采用銅質制品，絕緣件應采用自熄性阻燃材料。
5.0.4 盤、柜的正面及背面各電器、端子排等應標明編號、名稱、用途及操作位置，且字跡應清晰、工整，不易脫色。
5.0. 5 盤、柜上的小母線應采用直徑不小于6mm的銅棒或銅管，銅棒或銅管應加裝絕緣套。小母線兩側應有標明代號或名稱的絕緣標識牌，標識牌的字跡應清晰、工整，不易脫色。
5.0.6 二次回路的電氣間隙和爬電距離應符合現行國家標準《低壓成套開關設備和控制設備 第1部分：型式試驗和部分型式試驗 成套設備》GB 7251.1的有關規定。屏頂上小母線不同相或不同極的裸露載流部分之間，以及裸露載流部分與未經絕緣的金屬體之間，其電氣間隙不得小于12mm，爬電距離不得小于20mm。
5.0.7 盤、柜內帶電母線應有防止觸及的隔離防護裝置。
6 二次回路接線
6.0.1 二次回路接線應符合下列規定：
1 應按有效圖紙施工，接線應正確。
2 導線與電氣元件間應采用螺栓連接、插接、焊接或壓接等，且均應牢固可靠。
3 盤、柜內的導線不應有接頭，芯線應無損傷。
4 多股導線與端子、設備連接應壓終端附件。
5 電纜芯線和所配導線的端部均應標明其回路編號，編號應正確，字跡應清晰，不易脫色。
6 配線應整齊、清晰、美觀，導線絕緣應良好。
7 每個接線端子的每側接線宜為1根，不得超過2根；對于插接式端子，不同截面的兩根導線不得接在同一端子中；螺栓連接端子接兩根導線時，中間應加平墊片。
6.0.2 盤、柜內電流回路配線應采用截面不小于2.5mm2、標稱電壓不低于450V／750V的銅芯絕緣導線，其他回路截面不應小于1.5mm2；電子元件回路、弱電回路采用錫焊連接時，在滿足載流量和電壓降及有足夠機械強度的情況下，可采用不小于0.5mm2截面的絕緣導線。
6.0.3 導線用于連接門上的電器、控制臺板等可動部位時，尚應符合下列規定：
1 應采用多股軟導線，敷設長度應有適當裕度。
2 線束應有外套塑料纏繞管保護。
3 與電器連接時，端部應壓接終端附件。
4 在可動部位兩端應固定牢固。
6.0.4 引入盤、柜內的電纜及其芯線應符合下列規定：
1 電纜、導線不應有中間接頭，必要時，接頭應接觸良好、牢固，不承受機械拉力，并應保證原有的絕緣水平；屏蔽電纜應保證其原有的屏蔽電氣連接作用。
2 電纜應排列整齊、編號清晰、避免交叉、固定牢固，不得使所接的端子承受機械應力。
3 鎧裝電纜進入盤、柜后，應將鋼帶切斷，切斷處應扎緊，鋼帶應在盤、柜側一點接地。
4 屏蔽電纜的屏蔽層應接地良好。
5 橡膠絕緣芯線應外套絕緣管保護。
6 盤、柜內的電纜芯線接線應牢固、排列整齊，并應留有適當裕度；備用芯線應引至盤、柜頂部或線槽末端，并應標明備用標識，芯線導體不得外露。
7 強、弱電回路不應使用同一根電纜，線芯應分別成束排列。
8 電纜芯線及絕緣不應有損傷；單股芯線不應因彎曲半徑過小而損壞線芯及絕緣。單股芯線彎圈接線時，其彎線方向應與螺栓緊固方向一致；多股軟線與端子連接時，應壓接相應規格的終端附件。
6.0.5 在油污環境中的二次回路應采用耐油的絕緣導線，在日光直射環境中的橡膠或塑料絕緣導線應采取防護措施。
7 盤、柜及二次系統接地
7.0.1 盤、柜基礎型鋼應有明顯且不少于兩點的可靠接地。
7.0.2 成套柜的接地母線應與主接地網連接可靠。
7.0.3 抽屜式配電柜抽屜與柜體間的接觸應良好，柜體、框架的接地應良好。
7.0.4 手車式配電柜的手車與柜體的接地觸頭應接觸可靠，當手車推入柜內時，接地觸頭應比主觸頭先接觸，拉出時接地觸頭應比主觸頭后斷開。
7.0.5 裝有電器的可開啟的門應采用截面不小于4mm2且端部壓接有終端附件的多股軟銅導線與接地的金屬構架可靠連接。
7.0.6 盤、柜柜體接地應牢固可靠，標識應明顯。
7.0.7 計算機或控制裝置設有專用接地網時，專用接地網與保護接地網的連接方式及接地電阻值均應符合設計要求。
7.0.8 盤、柜內二次回路接地應設接地銅排；靜態保護和控制裝置屏、柜內部應設有截面不小于100mm2的接地銅排，接地銅排上應預留接地螺栓孔，螺栓孔數量應滿足盤、柜內接地線接地的需要；靜態保護和控制裝置屏、柜接地連接線應采用不小于50mm2的帶絕緣銅導線或銅纜與接地網連接，接地網設置應符合設計要求。
7.0.9 盤、柜上裝置的接地端子連接線、電纜鎧裝及屏蔽接地線應用黃綠絕緣多股接地銅導線與接地銅排相連。電纜鎧裝的接地線截面宜與芯線截面相同，且不應小于4mm2，電纜屏蔽層的接地線截面面積應大于屏蔽層截面面積的2倍。當接地線較多時，可將不超過6根的接地線同壓一接線鼻子，且應與接地銅排可靠連接。
7.0.10 電流互感器二次回路中性點應分別一點接地，接地線截面不應小于4mm2，且不得與其他回路接地線壓在同一接線鼻子內。
7.0.11 用于保護和控制回路的屏蔽電纜屏蔽層接地應符合設計要求，當設計未作要求時，應符合下列規定：
1 用于電氣保護及控制的單屏蔽電纜屏蔽層應采用兩端接地方式。
2 遠動、通信等計算機系統所采用的單屏蔽電纜屏蔽層，應采用一點接地方式；雙屏蔽電纜外屏蔽層應兩端接地，內屏蔽層宜一點接地。屏蔽層一點接地的情況下，當信號源浮空時，屏蔽層的接地點應在計算機側；當信號源接地時，接地點應靠近信號源的接地點。
7.0.12 二次設備的接地應符合下列規定：
1 計算機監控系統設備的信號接地不應與保護接地和交流工作接地混接。
2 當盤、柜上布置有多個子系統插件時，各插件的信號接地點均應與插件箱的箱體絕緣，并應分別引接至盤、柜內專用的接地銅排母線。
3 信號接地宜采用并聯一點接地方式。
4 盤、柜上裝有裝置性設備或其他有接地要求的電器時，其外殼應可靠接地。
8 質量驗收
8.0.1 在驗收時，應按下列規定進行檢查：
1 盤、柜的固定及接地應可靠，盤、柜漆層應完好、清潔整齊、標識規范。
2 盤、柜內所裝電器元件應齊全完好，安裝位置應正確，固定應牢固。
3 所有二次回路接線應正確，連接應可靠，標識應齊全清晰，二次回路的電源回路絕緣應符合本規范第3.0.11條的規定。
4 手車或抽屜式開關推入或拉出時應靈活，機械閉鎖應可靠，照明裝置應完好。
5 用于熱帶地區的盤、柜應具有防潮、抗霉和耐熱性能，應按現行行業標準《熱帶電工產品通用技術要求》JB／T 4159的有關規定驗收合格。
6 盤、柜孔洞及電纜管應封堵嚴密，可能結冰的地區還應采取防止電纜管內積水結冰的措施。
7 備品備件及專用工具等應移交齊全。
8.0.2 在驗收時，應提交下列技術文件：
1 變更設計的證明文件。
2 安裝技術記錄、設備安裝調整試驗記錄。
3 質量驗收記錄。
4 制造廠提供的產品技術文件。
5 備品備件及專用工具等清單。
