GB 50371-2006 廳堂擴聲系統設計規范 （完整版）
1 總 則
1.0.1 為規范廳堂(劇場和多用途禮堂等)擴聲系統設計，保證廳堂的觀眾廳及舞臺(主席臺)等有關場所聽音良好、使用方便，制定本規范。
1.0.2 本規范適用于新建、擴建和改建的各類廳堂相對固定安裝的擴聲系統設計，不包括電影還音系統(即B環)。
1.0.3 本規范制定了各類廳堂擴聲系統設計的技術要求和觀眾廳的擴聲系統特性指標。
1.0.4 擴聲系統設計必須與土建各工種設計同步進行，并出具完整的施工圖設計文件。
1.0.5 設計單位應具備專業設計能力，并應完成擴聲系統的調試，聽音指標達到本規范的要求。
1.0.6 廳堂擴聲系統設計除執行本規范外，尚應符合國家現行的有關標準和規范的規定。
2 術 語
2.0.1 擴聲系統
擴聲系統包括沒備和聲場。主要過程為：將聲信號轉換為電信號，經放大、處理、傳輸，再轉換為聲信號還原于所服務的聲場環境；主要設備包括：傳聲器、音源設備、調音臺、信號處理器、功率放大器和揚聲器系統。
2.0.2 擴聲控制室
操作控制擴聲系統設備的技術用房。簡稱聲控室。
2.0.3 功放機房
放置擴聲系統功率放大器的技術用房。
2.0.4 最大聲壓級
擴聲系統完成調試后，在廳堂內各測量點可能的最大峰值聲壓級的平均值Lm。以峰值因數(1.8～2.2)限制的額定通帶粉紅噪聲為信號源，其最大峰值聲壓級為RMS聲壓級的長期平均值
加上峰值因數的以10為底的對數再乘以20，單位：dB。
2.0.5 最大可用增益
廳堂擴聲系統在聲反饋臨界狀態時的增益減去6dB。
2.0.6 傳輸頻率特性
擴聲系統在穩定工作狀態下，廳堂內各測量點穩態聲壓級的平均值相對于擴聲設備輸入端的電平的幅頻響應。
2.0.7 傳聲增益
擴聲系統在最大可用增益狀態時，廳堂內各測量點穩態聲壓級平均值與擴聲系統心型〔R(θ)＝(1＋cosθ)／2〕傳聲器處穩態聲壓級的差值，單位：dB。
2.0.8 聲場不均勻度
廳堂內(有擴聲時)各測量點的穩態聲壓級的差值，單位：dB。
2.0.9 聲反饋
擴聲系統中的揚聲器系統放出的部分聲能反饋到傳聲器的效應。
2.0.10 系統總噪聲級
擴聲系統在最大可用增益工作狀態下，廳堂內各測量點擴聲系統所產生的各頻帶的噪聲聲壓級(扣除環境背景噪聲影響)平均值，以NR曲線評價。
2.0.11 早后期聲能比
揚聲器系統發出猝發聲衰變過程中，廳堂內各測量點80ms以內聲能與80ms以后的聲能之比的以10為底的對數再乘以10，單位：dB。
式中p(t)——瞬時聲壓(Pa)。
2.0.12 數字信號處理
用數字技術對信號進行采集、儲存、傳輸、變換等的方法和技術。
2.0.13 調音控制工作位置
操作人員的工作位置，簡稱工位，泛指擴聲控制室、現場調音位和監聽調音位等。
3 擴聲系統設計
4 擴聲系統特性指標
5 系統調試
5.0.1 完整的擴聲系統設計應包括系統調試。本擴聲系統聲學特性指標的測量方法和所使用的測量儀器，選用《廳堂擴聲特性測量方法》GB 4959中的有關條款執行。
5.0.2 擴聲系統聲學特性指標測量均應在空場條件下進行。
5.0.3 電氣指標測量應包括系統設備的總諧波失真、頻率響應、信噪比。調音臺的測量按《調音臺基本特性測量方法》GB 9003中的有關條款執行。
5.0.4 聲學特性指標測量應包括最大聲壓級、傳輸頻率特性、傳聲增益和穩態聲場不均勻度，并宜進行早后期聲能比的測量。
5.0.5 系統調試過程中，應使系統處于最佳設定狀態，對系統設備參數的調整和設定宜與音質的主觀聽音效果相結合。
5.0.6 同一工作狀態下，應同時滿足各項聲學特性指標。
5.0.7 測量聲級計宜選用《聲級計的電聲性能及測試方法》GB 3785中的一級，不得低于二級。
5.0.8 多聲道的擴聲系統，應對中央聲道(含輔助)、左＋右聲道的擴聲分別進行調試。
5.0.9 系統調試結束后，應出具調試報告。

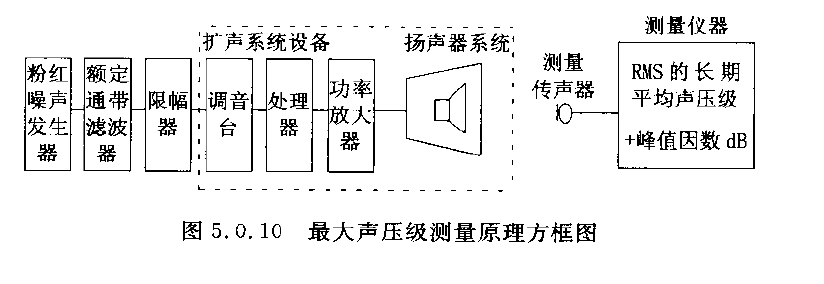

5.0.10 最大聲壓級的測量應按圖5.0.10進行。
圖中濾波器通帶范圍為系統額定頻率范圍，通帶外衰減應大于12dB／oct(oct——倍頻程)；限幅器應能使噪聲信號的峰值因數保持在1.8～2.2之間。
5.0.11 傳聲增益的測量在系統不使用反饋抑制器的條件下進行。

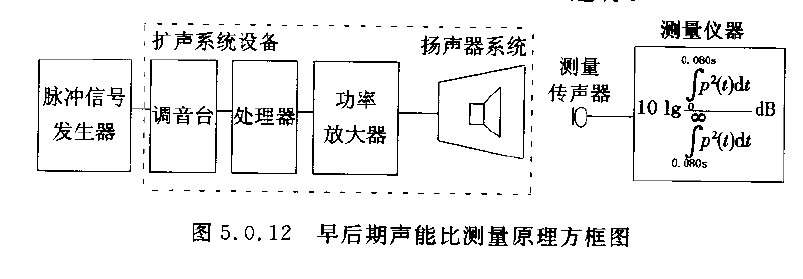

5.0.12 早后期聲能比的測量應按圖5.0.12進行。
