根據《中華人民共和國環境影響評價法》及國務院第 682 號令《國務院關于修改<建設項 目環境保護管條例>的決定》，該建設項目必須進行環境影響評價。根據《建設項目環境影響評價分類管理名錄》（部令第 1 號，自 2018 年 4 月 28 日起施行）的類別劃分，該項目屬于“二 十、黑色金屬冶煉和壓延加工業”中“煉鐵、球團、燒結”，需編制“環境影響報告書”。
一、主要設備清單

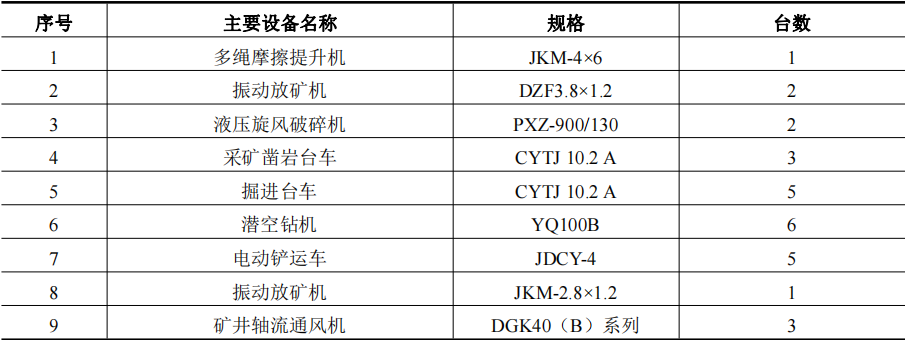

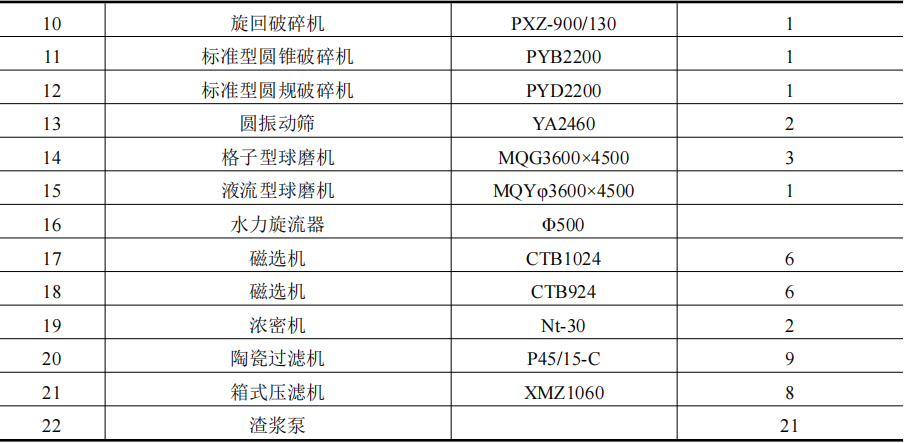

①采礦系統和選礦系統主要生產設施：

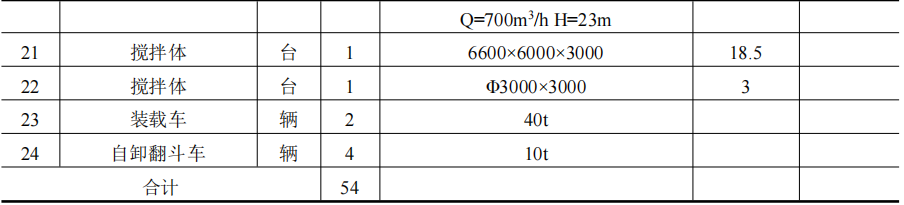

②置生產線設備及相關設備共計 41 臺套：

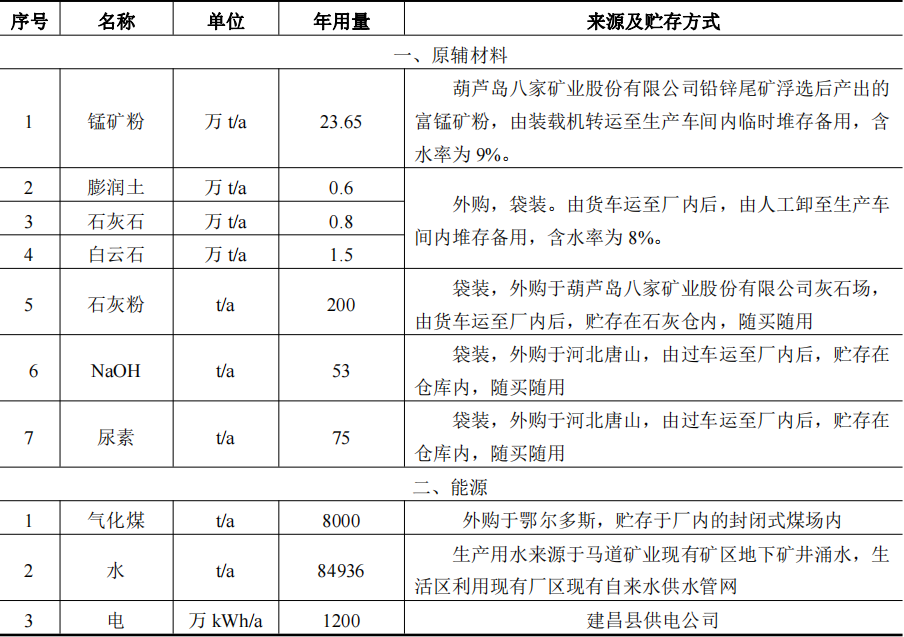

二、主要原輔材料
三、工藝流程
1）礦石開采工藝
①豎井開拓
由于工程礦區礦體埋藏較深，上部有 300 多米的覆蓋巖層，分布較集中，不適合露天開采。 結合礦體賦存條件，確定為豎井分區開拓方案。
采區分別布置一條主井、副井和一條回風井。主井布置在井田東部側翼，負責礦區礦石提 升任務；副井為鼠籠提升豎井，負責承擔坑口廢石、人員、材料和設備提升任務；礦體下盤東 西兩翼各布置一條風井，作為礦區井下通風出、入風口，1 號風井和 2 號風井均為Ф4m 圓形井。
②采礦生產工藝
在礦體厚大的主體部分選擇無底柱崩落法；對于比較薄的礦體及賦存條件不規則的邊界礦 體和分枝礦體，則采用工藝簡單、損失貧化小的淺孔留礦法進行回采。
A.礦塊布置：由于礦體屬極礦體，沿傾向劃分盤區。礦塊呈垂直走向布置傾向，每 60m 劃分一個盤區，走向每 50m（5 條進路）布置一個礦塊。
B.采準切割：階段運輸平巷、天井、溜井、斜坡道布在礦體側翼下盤脈外及礦脈內，每個 礦塊設有一個溜井，溜井間距為 50m，二個礦塊共用一個廢石溜井。為形成切割槽，在回采進 路的頂端，需開拓切割平巷和切割天井，切割平巷規格為 3.5×4.5m，回采進路間距為 15m， 當?shù)V房沿走向布置時，在礦房中間取切割槽，切割天井也在礦房中央。
C.回采：礦段回采順序遵循由上至下，由兩端向中央，由上盤到下盤的原則。對于單個礦 房，回采順序是沿礦房長度，從礦房中央向兩側后退式回采。在一個礦塊內，一個分段進行采 準，一個分段進行鑿巖，一個分段進行崩礦，上分段超前下分段距離為 20m。
D.鑿巖：采用 CYTJ10.2A 型鑿巖臺車，鑿上向垂直扇形炮孔，孔徑為 100mm，扇性炮孔 最小抵抗線為 1.5m，崩礦步距為 2.5m，每次爆兩排炮孔。

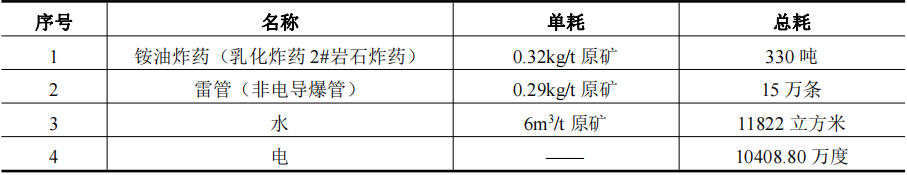

E.爆破：采用銨油炸藥，ZYC1000 型裝藥車，火雷管、導爆管一次起爆。
F.出礦：采用 JDCY-4 型鏟運機出礦，年效率 20-25 萬噸/臺。
G.采空區處理：無底柱分段崩落法尾巖覆蓋下放礦，視頂板圍巖的穩定情況，采用自然崩 落法。處理采空區有兩種辦法：a.采用中深孔，深孔、藥室爆破，崩落上盤圍巖來填充采空區： b.利用坑內掘進廢石，直接充填采空區。
2）選礦生產工藝
原礦石采用三段一閉路流程破碎。原礦最大塊度 750mm，破碎最終產品料度小于 15mm。 粗碎、中細碎均布置在選礦廠內。選礦采用階段性磨礦磁浮聯選流程，第一段磨礦碎度（-200 目含量）占 65%，第二段磨礦細度，（-200 目含量）占 95%。經球磨機出來的礦漿進入階段 磁選機磁選。鐵精礦 Fe 品位為 65%，F(xiàn)e 回收率為 79%，磁選尾礦為最終尾礦。
磁選得到的尾礦以固液比 4~6 用管道輸送至尾礦庫。尾礦水在尾礦庫內經稀釋、沉降分離等凈化后流入尾礦水回收系統，返回選礦工藝循環使用。選礦工藝流程見圖。
3）球團生產工藝流程
豎爐球團的主要生產工序包括原料貯運、配料、混料烘干、造球、生球篩分、豎爐焙燒以及冷卻卸料等。工藝流程圖見圖。
（1）原料準備
本項 目的原料是來自葫蘆島八家礦業股份有限公司鉛鋅尾礦浮選后產出的富錳礦粉，輔料 為石灰石、白云石和膨潤土。原料經由裝載機運輸進廠后，直接送至球團生產車間內卸料，再 由自卸翻斗車運送至封閉料倉內，配料區設置鋼結構配料倉。輔料由運輸車直接卸至對應料倉 內。系統配料時，原輔料與二次資源（除塵灰等）從卸料口卸料，料倉下設電子皮帶秤完成輔 料的稱量和配料。料倉上方設置集氣罩（集氣效率為 90%），上料及放料粉塵經集氣罩收集后， 引至布袋除塵器處理，后經 15m 高排氣筒排放。稱量后的原輔料通過變頻調速的圓盤給料機 和輸送皮帶送入烘干室。
（2）混料烘干
原輔料由圓盤給料機和輸送皮帶送入φ1800×16000 的圓筒烘干機進行混勻、烘干，項目采 用逆向烘干，用自產發生爐煤氣作為燃料。烘干機的工作原理是借助圓筒旋轉，在揚料板的作 用下使物料拋落混合，同時來自烘干爐燃燒煤氣產生的熱煙氣與物料進行氣固逆向熱交換來烘 干混合料。依據水分儀對烘干后混合料水分的檢測結果，來判斷和控制烘干效果，從而完成對 混合料的混勻、烘干和提高料溫的任務。
烘干工序產生的煙氣主要為煙塵、SO2、NO2，經收集后與豎爐煙氣一起進入布袋除塵器+ 雙堿法脫硫設施處理，后經 25m 高排氣筒排放。
（3）造球
烘干后的原料經皮帶送入造球機室的混合料倉內，通過圓盤造球機造球。運行時，由給料 機皮帶均勻向造球機布料，同時進行噴霧降塵，傾斜布置的圓盤造球機由機械傳動旋轉，混合 的原料加噴淋水后在圓盤內滾動成球，通過粒度刮刀控制造球的粒度。
（4）生球篩分
造好的生球落入輸送皮帶上，送入大球滾篩進行篩分，篩分在密封廊道內完成。篩下粉料 直接返回到造球系統重新利用，合格的生球通過皮帶送入豎爐布料。
（5）豎爐焙燒
本工程建設 2 座 16m2豎爐，一用一備。土建結構分四層。第四層為布料平臺，設豎爐布 料機一臺，皮帶機上料。第三層為燃燒室平臺，煤氣、助燃空氣管道布置于三層、四層平臺之間。第二層為卸料機平臺，第一層和第二層之間設有電機振動給料機。
生球在豎爐內依次經過布料、烘干、預熱、焙燒、均熱和冷卻后出料，布料采用直線往復 式布料。生球自烘干床向下蠕動過程中，烘干床與上升熱氣流進行熱交換，生球水分逐漸被烘 干，烘干后下降進入預熱焙燒帶。煤氣通過直流噴嘴進入豎爐兩邊燃燒室，與助燃風機混合充 分燃燒，焙燒溫度控制在 1150~1250℃。在豎爐下部，冷卻風由冷風口鼓入爐內參與冷卻，焙 燒成的球團礦自上而下通過冷卻帶后溫度降至約 500℃，經齒輥出料機后到達爐底出料口。豎 爐產生的焙燒煙氣經過 2 級布袋除塵器處理后，再進入脫硫塔去除 SO2。經處理后的廢氣通過 25m 高的排氣筒排放，排氣筒內徑為 1.8m。
（6）成品系統
冷卻后的成品球團由豎爐下部卸料口連續排出，進入豎爐下部的地坑。卸料口上方設置集 氣罩（集氣效率為 90%），出料粉塵經集氣罩收集后，引至布袋除塵器處理，后經 15m 高排 氣筒排放。由于鼓入豎爐內的冷卻風量受爐內風量平衡的限制，球團礦在爐內不能達到完全冷 卻的程度，排出的球團礦溫度均較高，因此，需先在成品槽內自然冷卻約冷卻 4h 后由裝載機 運至成品區存放，最終由槽車運出廠外。
4）煤氣生產工藝流程
本項 目擬建 1 座兩段式煤氣發生爐，直徑φ3.2m，由料倉、加煤機構、干餾段、氣化段、 出渣結構、汽包等六大部分組成。
雙段式煤氣發生爐以煙煤為燃料，經封閉式皮帶輸送給加煤機，由加煤機加入爐內，由空 氣和水蒸氣的混合劑作為汽化劑從底部進入爐內煤層，發生化學反應生成上段煤氣和下段煤 氣。加煤機構在加煤過程中會產生一定量的煤粉塵，但輸送皮帶就投料口均設置彩鋼板進行封 閉，且煤塵粒徑較大，短時間內即可沉降。
煤氣發生爐內上、下段煤氣經過除塵、除焦等工藝處理后混合，通過煤氣管道輸送至豎爐。
本 項目采用熱煤氣直燃燒，不經過水洗冷卻，因此無含酚廢水產生。
