年加工五金件100噸項目主要污染工序及環境保護措施
年加工五金件100噸項目主要污染工序及環境保護措施
一、主要污染工序
廢水：項目無前處理工序，僅來件噴涂處理，無生產廢水產生，項目主要廢水為生活廢水。
廢氣：噴粉產生粉末，烘干產生有機廢氣，以及燃燒器產生的燃燒廢氣。
噪聲：項目主要的噪聲是設備運行過程產生的噪聲。
固體廢物：項目固體廢物主要為粉末涂料的廢桶、包裝廢物和員工生活垃圾。
（1）廢水
項目產生的廢水主要是員工辦公生活污水。項目員工25人，不在廠內食宿，參考《廣東省用水定額》（DB 44/ T 1461-2014年）中機關事業單位職工用水定額，無食堂和浴室按40升/人·日計算，用水量約1t/d（即300t/a）。污水產生量按用水量的90%計，則生活污水產生量為0.9t/d（即270t/a），污染物主要為CODCr、BOD5、SS、氨氮。
項目生活污水污染物產排情況如下表所示。
表5-1 生活污水污染物濃度及生產負荷一覽表
污染物名稱 | CODCr | BOD5 | SS | 氨氮 | |
生活污水 270m3/a | 產生濃度（mg/L） | 300 | 200 | 150 | 25 |
產生量（t/a） | 0.081 | 0.054 | 0.041 | 0.007 | |
排放濃度（mg/L） | 250 | 150 | 100 | 20 | |
排放量（t/a） | 0.068 | 0.041 | 0.027 | 0.005 | |
（2）廢氣
項目運營期產生的廢氣主要為噴粉工序產生的粉塵、燃燒廢氣和烘干工序產生的有機廢氣。
① 粉塵
工件在噴粉工序時會產生噴粉粉塵，根據企業提供的資料，塑粉粒徑為35~50微米，噴涂過程中的塑粉附著率一般為80%左右。粉末噴涂過程是在噴粉箱內進行的，該箱體基本密閉。噴粉箱內設有塑粉回收系統，對未附著的塑粉進行回收重復使用，根據同類型項目類比，收集率約95%，其余5%撒落在噴粉室內，由于塑粉粒徑較大，且房間內形成微負壓，不易形成飄塵，會沉降在噴粉室內，每日用吸塵器進行清潔。由原輔材料表可知，建設項目塑粉的用量為40t/a，因此，撒落車間內的塑粉約40*（1-80%）*（1-95%）=0.4t。
回收系統是一套圓筒形的玻璃纖維過濾裝置，回收系統不斷抽風，噴粉室內相對密閉，風機處于玻璃纖維過濾裝置后，形成相對負壓房間，該類玻璃纖維過濾裝置回收效率可達98%以上；即未噴到上工件的粉末經回收系統處理后回用，少量未被玻璃纖維過濾裝置回收到的粉塵散落在噴粉箱內每日進行打掃收集。每套玻璃纖維過濾裝置配有一臺風機，4臺風機風量共24000m3/h，未被截留的粉塵隨風管引至15米高排氣筒（氣-01）高空排放。根據現場勘查，周邊200m范圍內建筑主要為2~3層，高度約為6~9m，排氣筒設置高于周邊建筑物5m以上。廢氣經處理后，匯同到一個排氣筒排放，本次評價按最不利情況估算。噴粉粉塵廢氣處理工藝流程圖及粉塵廢氣平衡見下圖。

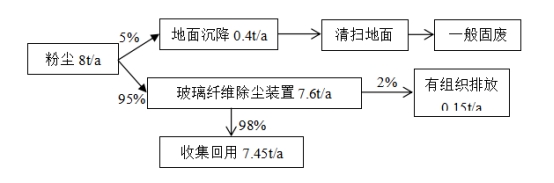

圖5-2 粉塵廢氣處理工藝流程圖及廢氣平衡圖
表5-2 項目粉塵廢氣產排情況一覽表
粉塵產生量 | 有組織收集量 | 有組織排放量 | 有組織排放速率 | 有組織排放濃度 | 未收集粉塵沉降量 |
8t/a | 7.6t/a | 0.152t/a | 0.063kg/h | 2.63mg/m3 | 0.4t/a |
噴粉柜按年工作300天，每天最大噴粉時間8小時，根據上述數據可計算得出，有組織粉塵排放量約為0.15t/a，排放速率為0.063kg/h，排放濃度為2.63mg/m3，可達到《大氣污染物排放限值》（DB44/27-2001）第二時段二級標準要求。
② 有機廢氣
項目在使用固化爐烘干噴涂件過程中會產生少量的有機廢氣，根據建設單位提供的資料，項目所使用的粉末涂料（環氧樹脂、聚酯樹脂）在固化過程的烘干溫度約200℃。根據有關資料，二噁英產生的條件為400~800℃，根據項目粉末涂料MSDS可知，分解溫度＞300℃，所以項目粉末涂料在烘干過程不會分解，也不會產生二噁英，但粉末涂料中的樹脂（環氧樹脂含量為30%、聚酯樹脂含量為30%）在烘干過程中會產生少量的有機廢氣，以VOCs表征。
參照《現代涂裝手冊》第1章涂料性能和選擇中的表1-12國內環氧樹脂型號與規格，項目使用粉末涂料中環氧樹脂與聚酯樹脂的揮發份均小于1%，項目按粉末涂料中樹脂最大揮發份1%計算，因項目粉末涂料的附著率為80%（32t/a），未附著的20%（8t/a）粉末涂料95%（7.6t/a）進入廢氣處理設施，通過玻璃纖維過濾裝置收集98%（7.45t/a）回用，則項目進入烘干工序粉塵最大量為32+7.45=39.45t/a，其中樹脂含量為39.45×0.6=23.67t/a，則項目烘干工序產生的VOCs量約為0.2367t/a，項目擬通過在固化爐出口上方設置集氣罩收集產生的有機廢氣，并通過管道引入U(xiǎn)V光解+活性炭吸附設施處理，處理后的廢氣引入一個15米高的排氣筒（氣-02）高空排放。項目通過在集氣罩周圍設置掛簾，營造一個半密閉空間，提高項目有機廢氣的收集效率，預計收集效率可達90%。參考《廣東省木質家具制造行業揮發性有機化合物排放系數使用指南》，該治理設施正常運行時，活性炭對有機廢氣吸附效率約為75%，UV光解凈化器對有機廢氣去除率約為65%，即有機廢氣總的去除率可達到1-（1-75%）×（1-65%）=91.25%，項目取90%進行計算。
按照《環境工程設計手冊》（湖南科學技術出版社），項目需在2個烘箱出口處設置2個集氣罩，每個集氣罩的尺寸擬定為1.0m×1.0m，項目集氣罩風速選取集氣罩進口風速為1.0m/s，再依據《三廢處理工程技術手冊-廢氣卷》中有關公式，計算得出項目總風量：
Q=V×F總×β×3600
式中：Q——設計風量（m3/h）；
V——集氣罩進口風速m/s，取v=1.0m/s；
F總——總集氣罩面積m2；
β——安全系數，β=1.00。
由此計算得出項目總風量約為7200m3/h。因?qū)嶋H過程中存在風損，因此項目廢氣處理設施處理風量取7500m3/h。
未收集到的部分有機廢氣（10%）為無組織排放，根據建設單位提供的資料，項目車間面積約為1000m2，車間高度約為5m。根據《三廢處理工程技術手冊廢氣卷》第十七章凈化系統的設計可知，一般作業室換氣次數為6次/h，所以車間通風量為30000m3/h。項目工作時間按每天工作8小時，年工作300天計算。則項目在烘干過程中有機廢氣的產排情況，如下表。
表5-3 有機廢氣產生與排放情況
污染物 | 產生總量（kg/a） | 236.7 | |||
總VOCs | 排放方式 | 有組織 （90%） | 廢氣量（萬m3/a） | 1800 | |
產生量（kg/a） | 213.03 | ||||
產生速率（kg/h） | 0.089 | ||||
產生濃度（mg/m3） | 11.84 | ||||
處理措施及去除效率 | 采用UV光解+活性炭吸附處理，通過15m排氣筒排放，處理效率90% | ||||
排放量（kg/a） | 21.3 | ||||
排放速率（kg/h） | 0.009 | ||||
排放濃度（mg/m3） | 1.18 | ||||
執行標準 | 廣東省《表面涂裝（汽車制造業）揮發性有機化合物排放標準》（DB44/816-2010）第 II 時段標準 | 排放速率kg/h | 2.8 | ||
排放濃度mg/m3 | 90 | ||||
是否達標 | 達標 | ||||
無組織 （10%） | 排放量（kg/a） | 23.67 | |||
排放速率（kg/h） | 0.0099 | ||||
無組織排放濃度（mg/m3） | 0.329 | ||||
處理措施 | 加強車間通風擴散、大氣稀釋擴散、綠化吸收 | ||||
執行標準 | 廣東省《表面涂裝（汽車制造業）揮發性有機化合物排放標準》（DB44/816-2010）無組織排放監控濃度限值 | 2.0mg/m3 | |||
是否達標 | 達標 | ||||
產污車間概況 | 車間面積 | 1000m2 | |||
車間高度 | 5m | ||||
排放總量（kg/a） | 44.97 | ||||
③燃燒器廢氣
項目為固化爐配備了一臺燃燒器，為固化爐提供熱能。燃燒器采用天然氣為燃料，天然氣屬于清潔能源，燃燒后只產生少量的二氧化硫、氮氧化物等大氣污染物，尾氣通過15m專用煙管（氣-03）排放，對周圍環境影響很小。根據建設項目提供的資料，預計天然氣的年使用量約為0.5萬m3。天然氣含硫量按200mg/m3計。根據《第一次全國污染源普查工業污染源產排污系數手冊》，以天然氣為燃料時，工業廢氣量、SO2、NOX產污系數分別為136259.17Nm3/萬m3天然氣、0.02Skg/萬m3天然氣、18.71kg/萬m3天然氣。
表5-4 燃燒器廢氣污染物產排情況一覽表
污染物指標 | 煙氣量 | SO2 | NOX |
產污系數 | 136259.17Nm3/萬m3 | 0.02S*kg/萬m3 | 18.71kg/萬m3 |
產生量 | 6.8萬Nm3/a | 0.002t/a | 0.009t/a |
排放濃度 | -- | 29.36 mg/m3 | 137.32mg/m3 |
排放濃度限值 | -- | 50mg/m3 | 150mg/m3 |
（3）噪聲
項目噪聲主要是靜電噴粉機、燃燒器、固化爐等設備運行時產生的噪聲以及材料搬運過程相互碰撞產生的噪聲，其產生的噪聲聲級約為65~85dB（A）。項目各設備噪聲源源強詳見下表。
表5-5 噪聲源源強一覽表
序號 | 主要生產設備 | 噪聲級dB(A) |
1 | 靜電噴涂機 | 65-75 |
2 | 燃燒器 | 65-75 |
3 | 固化爐 | 65-75 |
4 | 風機 | 75-85 |
5 | 空壓機 | 75-85 |
（4）固體廢物
項目產生的固體廢物主要有員工生活垃圾、包裝廢物、原料空桶、廢UV燈管以及廢活性炭。
①生活垃圾
項目共有員工25人，按照每人每天產生垃圾0.5kg，年生產300天，則生活垃圾的產生量為3.75t/a，收集后交環衛部門處理。
②包裝廢物
根據建設單位提供資料，項目成品在包裝過程中會產生一些包裝的廢物，主要以廢紙為主，產生量約為2.0t/a，包裝廢物由廠區集中收集后外賣回收公司處理。
③原料空桶
根據建設單位提供資料，項目粉末涂料使用量約為40t/a，原料空桶占原料總重量的3%，則原料空桶的產生量為1.2t/a。原料空桶經收集后交由廠家回收再利用；根據《固體廢物鑒別標準 通則》(GB 34330—2017)》“6.1 不作為固體廢物管理中--a)任何不需要修改和加工即可用于其原始用途的物質，或者在產生點經過修復和加工后滿足國家、地方制定或行業通用的產品質量標準并且用于其原始用途的物質”，項目原料空桶由原廠家回收再利用滿足國家、地方制定或行業通用的產品質量標準并且用于其原始用途。
④廢 UV 燈管
項目UV 光解凈化器中UV 燈管為紫外含汞燈管，UV 燈管使用一段時間達不到設定要求時需更換，會產生一定量的廢UV 燈管。UV 燈管的連續使用時間不應超過4800h，結合UV 燈管的工作環境及平均使用壽命，項目廢UV燈管的產生量預計為0.01t/a。廢UV燈管的主要成分為玻璃和汞，屬于《國家危險廢物名錄》中廢物類別為HW29的危險廢物，廢物代碼為“900-023-29 生產、銷售及使用過程中產生的廢含汞熒光燈管及其他廢含汞電光源”，收集后定期交由有危險廢物處理資質的單位處置。
⑤廢活性炭
根據《活性炭手冊》，活性炭一般在吸附量達到300mg/g～600mg/g（項目采用多層活性炭，按最不利情況下300mg/g算），便達到飽和狀態，即活性炭失效。根據表5-3分析推算，項目烘干工序中收集到的有機廢氣量為0.192t/a，通過UV光解+活性炭吸附處理。項目按活性炭使用最大量計算，及有機廢氣全由活性炭吸附處理計算，按每g活性炭吸附0.3g有機廢氣算，則廢活性炭產生量約為0.83t/a，項目為保證活性炭的吸收效率，確保項目廢氣處理達標排放，更換頻次約為每季度更換一次，廢活性炭屬《國家危險廢物名錄》（2016 版）中編號為 HW49其他廢物的危險廢物，需委托有資質單位回收處理。
危險廢物產生情況見下表。
表5-6 項目危險廢物產生情況
危廢編號 | 污染物 | 危險廢物代碼 | 儲存區域 | 危險特性 | 產生量 |
HW49 | 廢活性炭 | 900-041-49 | 危廢暫存區 | 毒性/易燃性 | 0.83t/a |
HW29 | 廢UV燈管 | 900-023-29 | 危廢暫存區 | 毒性 | 0.01t/a |
上述危險廢物必須分類堆放，并放入專用容器中，貯存時應按《危險廢物貯存污染控制標準》（GB18597-2001）執行，并由有資質單位收集處理。
二、主要污染物產生及預計排放情況
類型 | 排放源 | 污染物 名稱 | 處理前產生濃度及產生量 | 排放濃度及排放量 | |
水 污 染 物 | 生活污水 | 廢水量 | 270t/a | 270t/a | |
CODCr | 300mg/L；0.081t/a | 250mg/L；0.068 t/a | |||
BOD5 | 200mg/L；0.054t/a | 150mg/L；0.041t/a | |||
SS | 150mg/L；0.041t/a | 100mg/L；0.027t/a | |||
氨氮 | 25mg/L；0.007t/a | 20mg/L；0.005 t/a | |||
大 氣 污 染 物 | 噴粉粉塵 | 粉塵 | 132mg/m3；7.6t/a | 2.63mg/m3；0.15t/a | |
燃燒器廢氣 | SO2 | 29.36mg/m3；0.002t/a | 29.36mg/m3；0.002t/a | ||
NOX | 137.32mg/m3；0.009t/a | 137.32mg/m3；0.009t/a | |||
烘干 | 有組織 | VOCs | 11.84mg/m3；0.213t/a | 1.18mg/m3；0.021t/a | |
無組織 | 0.329mg/m3；0.024t/a | 0.329mg/m3；0.024t/a | |||
固體廢物 | 辦公垃圾 | 生活垃圾 | 3.75 t/a | 0 t/a | |
一般固廢 | 包裝廢物 | 2 t/a | 0 t/a | ||
危廢 | 廢UV燈管 | 0.01t/a | 0 t/a | ||
廢活性炭 | 0.83t/a | ||||
噪聲 | 營運期 噪聲 | 生產設備等噪聲 | 65-85dB(A) | 廠界滿足《工業企業廠界環境噪聲排放標準》（GB12348-2008）2類標準 | |
其 他 | —— | ||||
主要生態影響（不夠時可附另頁）： 項目所在地周圍無特別值得關注的國家重要自然景區或較為重要的生態系統，不屬于珍稀或?yàn)l危特殊物種的生境或遷徙走廊。項目租賃建筑物已建成投入試運行，故不存在生態影響。 | |||||
