《水泥工業(yè)用蜂窩式低溫?zé)煔饷撓醮呋瘎穮f(xié)會(huì)標(biāo)準(zhǔn)（征求意見稿）
前言
本文件按照GB/T 1.1—2020《標(biāo)準(zhǔn)化工作導(dǎo)則 第1部分：標(biāo)準(zhǔn)化文件的結(jié)構(gòu)和起草規(guī)則》的規(guī)定起草。
請(qǐng)注意本文件的某些內(nèi)容有可能涉及專利。本文件的發(fā)布機(jī)構(gòu)不承擔(dān)識(shí)別這些專利的責(zé)任。
本文件由中國建筑材料聯(lián)合會(huì)提出并歸口。
本文件起草單位：天津水泥工業(yè)設(shè)計(jì)研究院有限公司、……
本文件主要起草人：
水泥工業(yè)用蜂窩式低溫?zé)煔饷撓醮呋瘎?/strong>
1 范圍
本文件規(guī)定了水泥工業(yè)用蜂窩狀低溫?zé)煔饷撓醮呋瘎┑男g(shù)語和定義、產(chǎn)品規(guī)格、要求、試驗(yàn)方法、檢驗(yàn)規(guī)則、標(biāo)志、包裝、運(yùn)輸和儲(chǔ)存、產(chǎn)品隨行文件。
本文件適用于氨選擇性催化還原蜂窩式煙氣脫硝催化劑
2 規(guī)范性引用文件
下列文件中的內(nèi)容通過文中的規(guī)范性引用而構(gòu)成本文件必不可少的條款。其中，注日期的引用文件，僅該日期對(duì)應(yīng)的版本適用于本文件；不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 176 水泥化學(xué)分析方法
GB/T 191 包裝儲(chǔ)運(yùn)圖示標(biāo)志
GB/T 6285 氣體中微量氧的測(cè)定 電化學(xué)法
GB/T 14642 工業(yè)循環(huán)冷卻水及鍋爐水中氟、氯、磷酸根、亞硝酸根、硝酸根和硫酸根的測(cè)定 離子色譜法
GB/T 14669 空氣質(zhì)量 氨的測(cè)定 離子選擇法
GB/T 19587 氣體吸附BET法測(cè)定固體物質(zhì)比表面積
GB/T 15454 工業(yè)循環(huán)冷卻水中鈉、銨、鉀、鎂和鈣離子的測(cè)定 離子色譜法
GB/T 16157 固定污染源排氣中顆粒物和氣態(tài)污染物采樣方法
GB/T 21508 燃煤煙氣脫硫設(shè)備性能測(cè)試方法
GB/T 21650.1 壓汞法和氣體吸收法測(cè)定固體材料孔徑分布和孔隙率 第1部分：壓汞法
GB/T 31590 煙氣脫硝催化劑化學(xué)成分分析方法
HJ/T 43 固定污染源排氣中氮氧化物的測(cè)定 鹽酸萘乙二胺分光光度法
HJ/T 56 固定污染源排氣中二氧化硫的測(cè)定
HJ 534 環(huán)境空氣 氨的測(cè)定 次氯酸鈉—水楊酸分光光度法
HJ 692 固定污染源廢氣氮氧化物的測(cè)定非分散紅外吸收法
JJG 662 順磁式氧分析器檢定規(guī)程
3 術(shù)語和定義
下列術(shù)語和定義適用于本文件。
3.1
蜂窩式低溫脫硝催化劑 low-temperature honeycomb-type catalyst
整體擠壓成型，端面為蜂窩狀，經(jīng)焙燒而成的服役溫度為100℃～200℃的脫硝催化劑。
3.2
氨選擇性催化還原法 NH3 ive catalytic reduction
在催化劑的作用下，氨還原劑和氮氧化物反應(yīng)，生成氮?dú)夂退拿撓醴椒ā?span style="display:none">《水泥工業(yè)用蜂窩式低溫?zé)煔饷撓醮呋瘎穮f(xié)會(huì)標(biāo)準(zhǔn)（征求意見稿）
3.3
單元 log
截面尺寸為150mm×150mm的蜂窩式催化劑單體。
3.4
模塊 module
由一定數(shù)量的催化劑單元構(gòu)成的整體，組裝于模塊箱內(nèi)。
3.5
開孔率 opening ratio
煙氣流經(jīng)脫硝催化劑通道的截面積與催化劑總截面積的比值。
3.6
缺口 chip

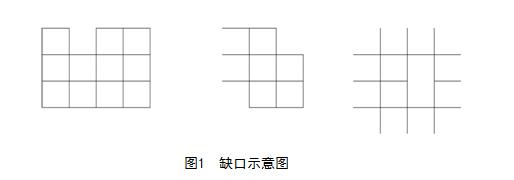

催化劑單元端面及外壁上出現(xiàn)的開口，具體見圖1。
3.7
孔變形 distorted cell
構(gòu)成催化劑孔道的壁出現(xiàn)變形，偏離了水平線或垂直線。
3.8
軸向抗壓強(qiáng)度 axial compressive strength
沿催化劑孔道方向單位面積能承受的最大壓力。
3.9
徑向抗壓強(qiáng)度 transverse compressive strength
沿催化劑孔道垂直方向單位面積能承受的最大壓力。
3.10
比表面積 special surface area
單位質(zhì)量催化劑的表面和內(nèi)孔的總表面積。
3.11
孔容 pore volume
單位質(zhì)量催化劑的內(nèi)孔的總?cè)莘e。
3.12
幾何比表面積 geometric special surface area
煙氣通過催化劑通道的總表面積和催化劑體積的比值。
3.13
脫硝效率 denitrification efficiency
煙氣通過催化劑后脫除的NOx量與原煙氣中NOx量的百分比。
3.14
氨逃逸 ammonia slip
反應(yīng)器出口煙氣中氨的質(zhì)量與煙氣體積之比。
3.15
面速度 area velocity
煙氣流量與催化劑的總幾何表面積之比。
3.16
氨氮摩爾比 NH3/NOx molar ratio
噴入煙氣中氨物質(zhì)的量與氮氧化物物質(zhì)的量之比。
3.17
活性 activity
脫硝催化劑在還原劑與氮氧化物反應(yīng)過程中所起到的催化作用的能力。
3.18
SO2/SO3 轉(zhuǎn)化率 SO2/SO3 conversion rate
煙氣中二氧化硫（SO2）在催化反應(yīng)中被氧化成三氧化硫（SO3）的體積濃度百分比。
4 產(chǎn)品規(guī)格
蜂窩式低溫?zé)煔饷撓醮呋瘎┊a(chǎn)品的規(guī)格按單元截面上均勻排布的方形孔道數(shù)劃分，由16孔（16孔×16孔）、18孔（18孔×18孔）、20孔（20孔×20孔）、25孔（25孔×25孔）等。
5 要求
5.1 外觀
5.1.1 單元

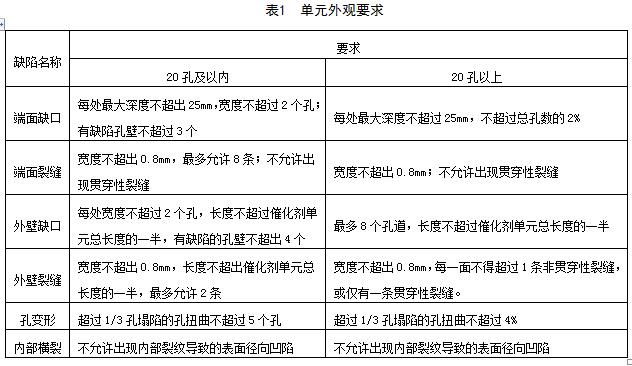

產(chǎn)品單元外觀應(yīng)符合表1的規(guī)定。
