《關于開展固體廢物協同處置水泥窯運維監測工作的通知》
各有關水泥公司：
近年來，水泥窯協同處置固體廢物技術應用非常成熟，并得到飛速發展。但也帶來新的問題，即水泥窯筒體鋼板容易腐蝕，厚度減薄，筒體強度下降，極易出現筒體變形、斷裂、炸裂的嚴重質量事故。近幾年，發生多起重大質量事故，企業損失巨大。
固體廢物協同處置水泥窯筒體頻繁出現質量問題，是行業共性問題，也是急需解決的問題，為此國家建筑材料工業建材機械產品質量監督檢驗測試中心（以下簡稱質檢中心）決定在水泥窯協同處置固體廢物領域開展水泥窯運維監測工作。
監測項目：一是筒體鋼板腐蝕（即厚度變化）量監測；二是筒體焊縫及熱影響區無損探傷；三是輪帶、托輪、齒圈等大型鑄鍛件無損探傷。
監測目的：一是通過儀器監測，準確判斷回轉窯質量狀況，為企業合理制定維修方案提供科學依據；二是確保水泥窯運行穩定可靠，預防和避免發生重大質量事故；三是為企業開展水泥窯協同處置固體廢物項目的經營決策、風險評估提供技術支撐。
監測保障：為保證監測工作的科學性、準確性、權威性，質檢中心制定了《固體廢物協調處置水泥窯運維監測工作方案》（見附件1）。
監測程序：請有監測需求的企業提出申請，填寫《固體廢物協同處置水泥窯運維監測委托單》（見附件2），通過傳真、郵件、微信發送至質檢中心聯系人；質檢中心安排考察勘驗現場，協商簽訂監測服務合同，確定開展監測工作方式、方法以及具體程序；開展監測工作，向企業提交檢驗報告。
質檢中心將竭誠為你提供科學公正、高效優質的檢驗服務。
特此通知
固體廢物協同處置水泥窯運維監測方案
近年來，水泥窯協同處置固體廢物應用技術非常成熟，且得到迅速發展。經過調研，協同處置固體廢物對水泥窯筒體的質量及運行可靠性的影響是巨大的，主要問題：一是水泥窯筒體鋼板容易腐蝕，厚度減薄，筒體強度下降，極易出現筒體變形、斷裂、炸裂的嚴重質量事故；二是水泥窯長期運行，筒體焊縫產生疲勞損壞，易出現裂紋等嚴重缺陷；三是水泥窯長期運行，輪帶、托輪、齒圈等大型鑄鍛件產生影響運行的質量缺陷。因此，開展水泥窯運維監測工作尤為重要。
經分析論證，質檢中心決定在水泥窯協同處置固體廢物領域開展水泥窯運維監測工作，評估水泥窯質量狀況，為運行維修、水泥窯協同處置固廢項目決策提供依據。
為做好水泥窯運維監測工作，特制訂本方案。
一、監測項目
1、筒體鋼板腐蝕量監測
在回轉窯低速運轉不停窯的狀態下，對窯筒體的板厚進行監督測量，準確判斷筒體板材腐蝕變化情況；為企業提供筒體板厚檢驗報告。
2、筒體焊縫及熱影響區無損探傷
在維護期間，對筒體焊縫及熱影響區進行超聲波探傷或表面探傷，準確判斷筒體焊縫及熱影響區的質量狀況，為企業提供無損探傷檢驗報告。
3、輪帶、托輪、齒圈等大型鑄鍛件無損探傷
二、監測目的
一是通過儀器監測，準確判斷回轉窯質量狀況，為企業合理制定維修方案提供科學依據；二是確保水泥窯運行穩定可靠，預防和避免發生重大質量事故；三是為企業開展水泥窯協同處置固體廢物項目的經營決策、風險評估提供技術支撐。
三、監測方式
1、筒體鋼板腐蝕量監測
采用動態監測方式，在水泥窯不停產且低速運轉情況下，實施定期或不定期監測。當處置同一種固體廢物時，協同處置前監測一次，正常運行后6個月監測一次；當協同處置固體廢物改變時，改變前后各監測一次。
2、筒體焊縫及熱影響區無損探傷
采用靜態監測方式，即水泥窯大修時，實施定期監測。
3、輪帶、托輪、齒圈等大型鑄鍛件無損探傷
采用靜態監測方式，即水泥窯大修時，實施定期監測。
四、監測機構和人員
監測機構：質檢中心獲得了國家認證認可監督管理委員會頒發的質量檢驗檢測機構資質認定證書，具有水泥窯檢驗、鋼板厚度檢驗、無損探傷資質和能力，是獨立的第三方檢驗機構，出具的檢驗報告具有法律效力。
監測人員：質檢中心檢驗員是經過專業培訓且具有檢驗資格證書，具有豐富實踐經驗和理論基礎。監測由4人組成，分工如下：項目負責人、機械檢驗員、超聲波探傷員、記錄員。為了提高監測效率、減少水泥廠損失，可以雙方商定增加檢驗人員數量。
五、監測基礎工作
1、筒體鋼板腐蝕量監測
1）獲取回轉窯筒體鋼板設計板厚數據
水泥廠提供窯筒體設計總圖或排板布置圖，質檢中心獲取筒體原始板厚數據，并做好記錄。
2）測量筒體表面溫度、運行線速度

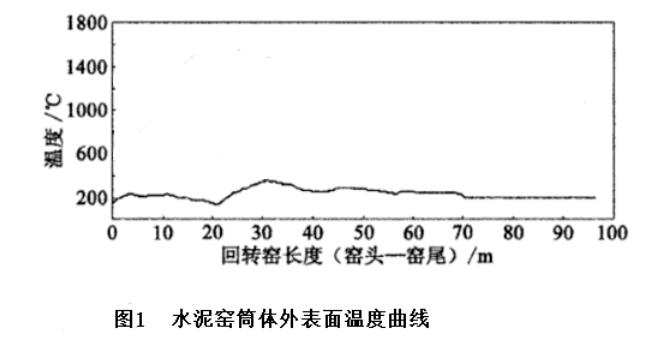

----筒體表面溫度:現場測試并繪制筒體表面溫度曲線，如下圖所示—水泥窯筒體外表面溫度曲線；水泥回轉窯的筒體外表面溫度最高溫度一般控制在350-380℃。為選擇檢驗儀器、制定監測方法提供依據。
----筒體線運行線速度:在水泥窯不停產且低速運轉情況下實施監測，最佳轉速為0.35 r/min -1r/min即線速度約為0.07m/s-0.2m/s，也可啟動輔助傳動，回轉窯轉速調整7r/h。現場測量回轉窯轉速計算筒體線速度并記錄。為科學制定監測方法提供參考。
3）筒體表面狀態：
查看筒體外表面狀態，為制定打磨方法提供參考。
2、筒體焊縫及熱影響區無損探傷
1）獲取筒體排版布置圖原始資料，繪制無損探傷示意圖。
2）查筒體焊縫及熱影響區表面狀態，為制定打磨方案做準備。
3、大型鑄鍛件無損探傷
1）獲取零部件圖紙，了解尺寸、材質等信息，合理制定無損探傷方法。
2）查看零部件表面狀態，為制定清洗方法做準備。
六、監測儀器設備
1、筒體鋼板腐蝕量監測儀器
根據回轉窯運行工況，應選擇帶有高溫探頭的超聲波測厚儀，高溫探頭市場上比較少，質檢中心與有關企業共同研發。經協商研究超聲波測厚儀參數如下：
型號：2190
探頭最高使用溫度：450℃
耦合劑：耐受500℃高溫耦合劑
分辨率：0.1mm、0.01mm、0.001mm
示值誤差：H＜10mm，±0.1 mm；H≥10mm，±(0.01+ 0.5%H)mm
量程：4.0—80mm(鋼)
2、焊縫及熱影響區無損探傷儀器
（1）超聲波探傷儀
名稱：全數字智能超聲波探傷儀
型號：PXUT-350B
探頭最高使用溫度：450℃
耦合劑：耐受500℃高溫耦合劑
分辨率：≥30dB
（2）磁粉探傷儀
名稱：微型磁軛探傷儀
型號：GJX-220E
磁懸液：企業準備（不便攜帶）
（3）滲透探傷
清洗劑、滲透劑、顯影劑—企業準備（不方便攜帶）
3、大型鑄鍛件無損探傷儀器
同上--2、焊縫及熱影響區無損探傷儀器
